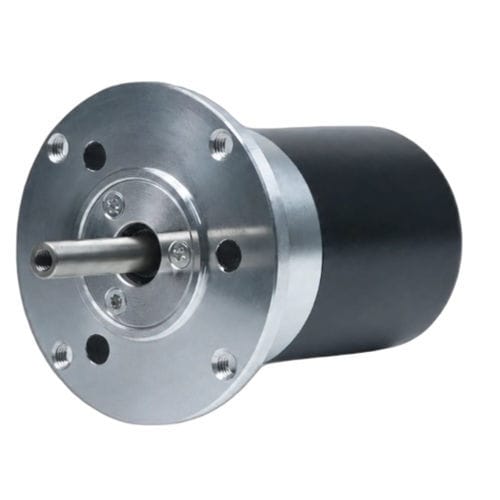

DCモーター CW57BLMA74-251L260-00

3相ブラシレス24V

製品概要
CW57BLMA74-251L260-00は、57mm（NEMA 23）フレームの3相ブラシレス直流モーターで、24 ±10% VDCで251 Wを出力し、公称回転数6000 RPM、公称トルク0.4 N·mを有します。産業用オートメーション、ロボティクス、精密モーション制御用途のコンパクトで再現性の高い駆動に適しています。

主な特長

• 定格出力 251 W
• 電源電圧 24 ±10% VDC
• 定格トルク 0.4 N·m（6000 RPM時）
• フレームサイズ: 57mm（NEMA 23）
• 3相ブラシレス設計により滑らかで制御しやすい動作

クイック仕様（概要）

• 定格出力: 251 W
• 定格電圧: 24 ±10% VDC
• 定格速度: 6000 RPM
• 定格トルク: 0.4 N·m
• 定格電流: 11.5 A
• フレームサイズ: 57mm（NEMA 23）

電気仕様
パラメータ — 値
極数 — 4
相数 — 3
定格電圧 — 24 ±10% VDC
定格出力 — 251 W
定格速度 — 6000 RPM
定格トルク — 0.4 N·m
定格電流 — 11.5 A
最高速度 — 7500 RPM
最大トルク — 0.8 N·m
電圧定数 — 2.4 ±5% V/kRPM
ライン抵抗 — 0.12 ±5% Ω（20°C）
ラインインダクタンス — 0.3 ±10% mH
絶縁抵抗 — 100 MΩ @ 500 VDC
絶縁クラス — B（130°C）
重量 — 0.78 kg
フレームサイズ — 57mm（NEMA 23）
部品番号 — CW57BLMA74-251L260-00

機械・性能

• 57mm BLDCモーターシリーズの機械図面および寸法図を提供
• CW57BLMA74-251L260-00のトルク-速度特性曲線を提供

用途

• 産業用オートメーションおよび工場装置
• ロボティクスおよびコボット
• 位置決めシステム、CNC軸
• コンベヤ、包装、マテリアルハンドリング

モデル / 特性

• モデル / シリーズ: CW57BLMA74（57BLMAシリーズ）
• フレーム: 57mm（NEMA 23）
• 定格出力: 251 W
• 定格電圧: 24 ±10% VDC
• 定格速度: 6000 RPM
• 定格トルク: 0.4 N·m
• 定格電流: 11.5 A
• 最高速度: 7500 RPM
• 最大トルク: 0.8 N·m
• 極数: 4
• 相数: 3
• 電圧定数: 2.4 ±5% V/kRPM
• ライン抵抗: 0.12 ±5% Ω（20°C）
• ラインインダクタンス: 0.3 ±10% mH
• 絶縁抵抗: 100 MΩ（500 VDC）
• 絶縁クラス: B（130°C）
• 重量: 0.78 kg
• 部品番号: CW57BLMA74-251L260-00
