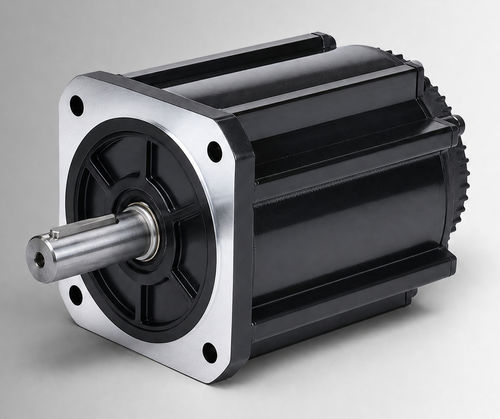

ブラシレスモーター CW180BLBT-19020-L6-H

DCBLDC96 V

製品概要
CW180BLBT-19020-L6-H はフレーム180 mmのブラシレス直流（DC）モーターで、定格出力4000 W、96 VDC、定格トルク19 N·m（2000 rpm）です。電動油圧ポンプ駆動、モバイル作業機能、ブラシ式DCからのアップグレードプロジェクト等のOEMおよびシステム統合評価を目的とし、プロジェクトの電圧、負荷、 Duty Cycle、取り付けインターフェースおよび環境条件が確認されれば、コンパクトな産業機器や補助駆動にも適用可能です。

主な特徴

• 定格出力：4000 W
• 定格電圧：96 VDC
• 定格トルク：19 N·m（2000 rpm）
• 定格電流：50±10% Arms

主な仕様（クイック）

• フレームサイズ：180 mm
• 定格回転数：2000 rpm
• トルク定数：0.38±10% N·m/A
• ロータ慣性：90±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：23±10% V/krpm
• 保護等級：IP54（IP65 オプション）

電気・機械仕様（表記）
パラメータ — 値
定格出力 — 4000 W
定格電圧 — 96 VDC
定格トルク — 19 N·m
定格回転数 — 2000 rpm
定格電流 — 50±10% Arms
フレームサイズ — 180 mm
トルク定数 — 0.38±10% N·m/A
ロータ慣性 — 90±10% kg·m² × 10⁻⁴
逆起電力 — 23±10% V/krpm
ラインインダクタンス — 未指定；許容差 ±10%
ライン抵抗 — 未指定；許容差 ±10%
本体長さ（L） — 226 mm
ブレーキ付本体長さ（LB） — 319 mm
重量 — 22.7 kg（ブレーキ無し） / 34 kg（ブレーキ有り）
フィードバック要素（オプション） — 磁気ホール / ホール＋2500ライン増分エンコーダ（オプション）
絶縁抵抗 — DC500V、>20 MΩ（クラスF）
耐電圧 — 800 VAC / 1 s / 5 mA
動作環境 — 温度：-20〜40°C（−40〜40°C オプション）；湿度：20%〜80% RH（結露しないこと）；高度：1000 m 未満（温度/高度が範囲を超える場合は定格を下げる）
保護等級 — IP54（IP65 オプション）
型番 — CW180BLBT-19020-L6-H

機械図・性能グラフ
標準の180 mm構造およびファン冷却構造について、機械図とトルク－速度特性曲線を提供しています。性能評価にご利用ください。

技術仕様

• 型式 / 部品番号：CW180BLBT-19020-L6-H
• フレームサイズ：180 mm
• 定格出力：4000 W
• 定格電圧：96 VDC
• 定格トルク：19 N·m
• 定格回転数：2000 rpm
• 定格電流：50±10% Arms
• トルク定数：0.38±10% N·m/A
• ロータ慣性：90±10% kg·m² × 10⁻⁴
• 逆起電力：23±10% V/krpm
• ラインインダクタンス/抵抗：未指定（許容差 ±10%）
• 本体長（L）：226 mm；ブレーキ付（LB）：319 mm
• 重量：22.7 kg（ブレーキ無し） / 34 kg（ブレーキ有り）
• フィードバックオプション：磁気ホール；ホール＋2500ライン増分エンコーダ（オプション）
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 動作環境：-20〜40°C（−40〜40°C オプション）；湿度 20%–80% RH 非結露；高度 < 1000 m（超える場合は定格調整）
• 保護等級：IP54（IP65 オプション）
