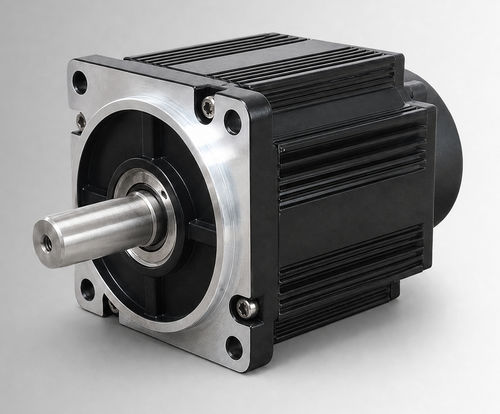

ブラシレスモーター CW110BLBT-04030-L3-H

DCBLDC48V

製品概要
CW110BLBT-04030-L3-Hはフレーム110mmのブラシレス直流（BLDC）モーターで、定格1250 W、48 VDC、3000 rpm時に4 N·mを発生します。電気油圧ポンプ駆動、モバイル作業機能、あるいはブラシ付きDCモーターの置換・アップグレード用途でのOEMおよびシステム統合評価を目的としています。電圧、負荷、使用率、取り付けインターフェース、環境条件がプロジェクトで確認されれば、コンパクトな産業機器や補助駆動にも適用可能です。

主な特徴

• 定格出力：1250 W
• 定格電圧：48 VDC
• 定格トルク：3000 rpm時に4 N·m
• 定格電流：30±10% Arms
• フレームサイズ：110 mm
• オプション：ブレーキ、IP65、インクリメンタルエンコーダー

要約仕様
定格出力：1250 W
定格電圧：48 VDC
定格トルク：4 N·m
定格回転数：3000 rpm
定格電流：30±10% Arms
フレームサイズ：110 mm
型番：CW110BLBT-04030-L3-H

電気・機械仕様
定格出力：1250 W
定格電圧：48 VDC
定格トルク：4 N·m
定格回転数：3000 rpm
定格電流：30±10% Arms
トルク定数：0.12±10% N·m/A
ロータ慣性：7.7±10% ×10⁻⁴ kg·m²
逆起電力（Back EMF）：8.16±10% V/krpm
線路インダクタンス：0.13±10% mH
線路抵抗：0.044±10% Ω
本体長さ（L）：126 mm
ブレーキ付本体長さ（LB）：171 mm
質量：4.14 kg（ブレーキ無）/ 6.25 kg（ブレーキ付）
フィードバックオプション：磁気ホール、ホール＋2500ラインインクリメンタルエンコーダ（オプション）
絶縁抵抗：DC500 V、>20 MΩ（クラスF）
耐電圧：800 VAC / 1 s / 5 mA
使用環境：温度 -20～40°C（オプションで -40～40°C）；湿度 20%～80% RH 非凝縮；高度 <1000 m（超過時は出力低下）
保護等級：IP54（IP65オプション）

機械図
110 mm標準構造の機械図を提供し、取り付けやインターフェース確認の参考とします。

トルク-速度特性
CW110BLBT-04030-L3-Hの性能評価およびシステム適合のためのトルク-速度特性曲線を提供します。

技術仕様

• フレームサイズ：110 mm
• 定格出力：1250 W
• 定格電圧：48 VDC
• 定格トルク：3000 rpm時に4 N·m
• 定格電流：30±10% Arms
• 定格回転数：3000 rpm
• トルク定数：0.12±10% N·m/A
• ロータ慣性：7.7±10% ×10⁻⁴ kg·m²
• Back EMF：8.16±10% V/krpm
• 線路インダクタンス：0.13±10% mH
• 線路抵抗：0.044±10% Ω
• 本体長さ：126 mm（ブレーキ付 171 mm）
• 質量：4.14 kg / 6.25 kg（ブレーキ付）
• フィードバック：磁気ホール、ホール＋2500ラインエンコーダ（オプション）
• 絶縁：DC500 V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• 保護：IP54（IP65オプション）
• 環境：-20～40°C（オプションで -40～40°C）；20%～80% RH 非凝縮；高度 1000 m 未満
