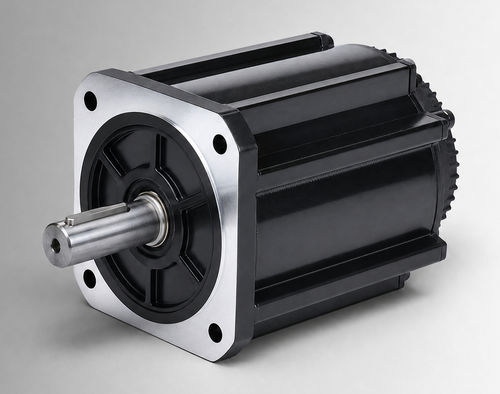

ブラシレスモーター CW180BLBT-48015-L6-H

DCBLDC96 V

概要
CW180BLBT-48015-L6-H は、フレームサイズ180 mmの高出力ブラシレスDCモーターで、定格7500 W、96 VDCです。OEM評価およびシステム統合向けに設計されており、電気・環境条件が確認されたプロジェクトにおいて、電動油圧ポンプ駆動、モバイル作業機能、ブラシ付きDCからのアップグレード、コンパクトな産業用補助駆動などに適しています。

主な特長

• 定格出力：7500 W
• 定格電圧：96 VDC
• 定格トルク：48 N·m（1500 rpm）
• 定格電流：102±10% Arms

電気・機械仕様（概要）
定格出力：7500 W
定格電圧：96 VDC
定格トルク：48 N·m
定格回転数：1500 rpm
定格電流：102±10% Arms
フレームサイズ：180 mm
トルク定数：0.47±10% N·m/A
ロータ慣性：150±10% kg·m² × 10⁻⁴
逆起電力定数：28.5±10% V/krpm
ラインインダクタンス：未記載；許容差 ±10%
ライン抵抗：未記載；許容差 ±10%
本体長さ（L）：264 mm
ブレーキ付本体長さ（LB）：319 mm
重量：32/34 kg（構成により変動）
フィードバック要素（オプション）：磁気ホール / ホール + 2500ラインインクリメンタルエンコーダ（オプション）
絶縁抵抗：DC500V、>20 MΩ（クラスF）
耐電圧：800VAC/1s/5mA
使用環境：温度 -20〜40°C（オプションで −40〜40°C）；湿度 20%〜80% RH（非結露）；高度 1000 m未満（超過時は出力低下）
保護等級：IP54（IP65 オプション）
型番：CW180BLBT-48015-L6-H

機械図面と特性
機械図面 — 180 mm 標準構造（入手可能）
機械図面 — 180 mm ファン冷却構造（入手可能）
トルク-速度特性（入手可能）

技術仕様

• 型番：CW180BLBT-48015-L6-H
• フレームサイズ：180 mm
• 定格出力：7500 W
• 定格電圧：96 VDC
• 定格トルク：48 N·m
• 定格回転数：1500 rpm
• 定格電流：102±10% Arms
• トルク定数：0.47±10% N·m/A
• 逆起電力：28.5±10% V/krpm
• ロータ慣性：150±10% ×10⁻⁴ kg·m²
• 本体長さ（L）：264 mm；ブレーキ付（LB）：319 mm
• 重量：32/34 kg（構成により異なる）
• フィードバックオプション：磁気ホール；ホール + 2500ラインインクリメンタルエンコーダ（オプション）
• 絶縁：DC500V、>20 MΩ（クラスF）；耐電圧：800VAC/1s/5mA
• 使用条件：-20〜40°C（オプションで -40〜40°C）；20%–80% RH 非結露；高度 < 1000 m（超過時はデレーティング）
• 保護等級：IP54（IP65 オプション）
