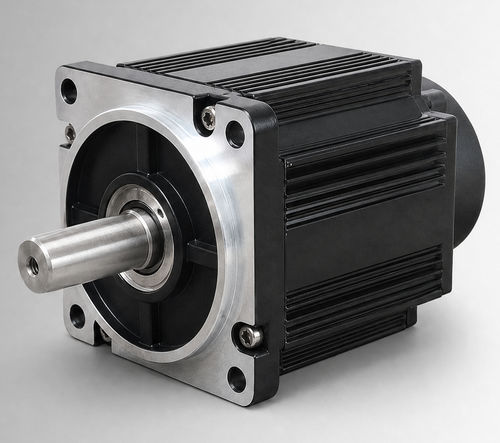

ブラシレスモーター CW110BLBT-04030-L5-H

DCBLDC72 V

製品概要
CW110BLBT-04030-L5-Hはフレーム110 mmのブラシレスDC（BLDC）モーターで、定格1250 W、72VDC、3000 rpmで4 N·mを発生します。油圧ポンプの電動駆動、移動体の作業機能、ブラシ付きDCからの置換用途など、OEMおよびシステム統合評価向けに設計されています。プロジェクトの電圧、負荷、運転サイクル、取付インターフェースおよび環境条件が確認された場合、コンパクトな産業機器や補助駆動にも適します。

主な特長

• 定格出力：1250 W
• 定格電圧：72VDC
• 定格トルク：3000 rpmで4 N·m
• 定格電流：21±10% Arms

主要仕様

• 定格出力：1250 W
• 定格電圧：72VDC
• 定格トルク：4 N·m
• 定格回転数：3000 rpm
• 定格電流：21±10% Arms
• フレームサイズ：110 mm

電気・機械仕様
定格出力：1250 W
定格電圧：72VDC
定格トルク：4 N·m
定格回転数：3000 rpm
定格電流：21±10% Arms
フレームサイズ：110 mm
トルク定数：0.19±10% N·m/A
ロータ慣性：7.7±10% kg·m² × 10⁻⁴
逆起電力定数：11.7±10% V/krpm
線路インダクタンス：0.16±10% mH
線路抵抗：0.024±10% Ω
本体長さ（L）：126 mm
ブレーキ付き本体長さ（LB）：171 mm
重量：4.14 kg（標準） / 6.25 kg（ブレーキ付）
フィードバック要素（オプション）：磁気ホール / ホール＋2500線インクリメンタルエンコーダ
絶縁抵抗：DC500 V、>20 MΩ（クラスF）
耐電圧：800 VAC / 1 s / 5 mA
使用環境：温度 -20～40°C（オプション -40～40°C）；湿度 20%～80% RH（結露しないこと）；高度 <1000 m（範囲超過時は定格低下）
保護等級：IP54（IP65オプション）
型番：CW110BLBT-04030-L5-H

機械図面およびトルク‑回転数特性
寸法と性能参照用に機械図面およびトルク‑回転数特性の画像を提供しています。

技術仕様

• 型式 / 型番：CW110BLBT-04030-L5-H
• フレームサイズ：110 mm
• 定格出力：1250 W
• 定格電圧：72VDC
• 定格トルク：4 N·m
• 定格回転数：3000 rpm
• 定格電流：21±10% Arms
• トルク定数：0.19±10% N·m/A
• ロータ慣性：7.7±10% kg·m² × 10⁻⁴
• 逆起電力定数：11.7±10% V/krpm
• 線路インダクタンス：0.16±10% mH
• 線路抵抗：0.024±10% Ω
• 本体長さ：126 mm（ブレーキ付 171 mm）
• 重量：4.14 kg / 6.25 kg
• 保護：IP54（IP65オプション）
• 動作温度：-20～40°C（オプション -40～40°C）
• フィードバックオプション：磁気ホール；ホール＋2500線インクリメンタルエンコーダ（オプション）
