ブラシレスモーター CW130BLBT-15020-L6-H

DCBLDC96 V

製品概要

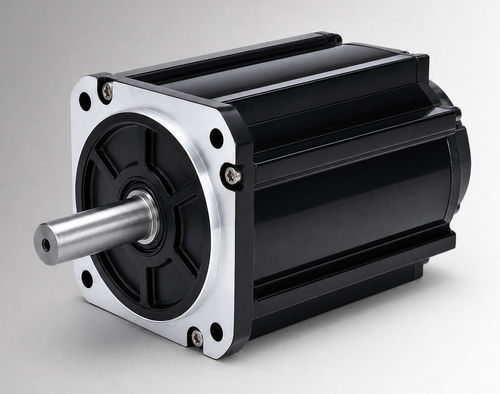

CW130BLBT-15020-L6-Hはフレーム径130mmのブラシレス直流（BLDC）モーターで、定格3150 W、96 VDC、15 N·m（2000 rpm）です。電動油圧ポンプドライブ、モバイルワーク機能、ブラシ付きDCからのアップグレード、小型産業機器や補助駆動のOEMおよびシステム統合評価を想定しています。用途に応じて電圧、負荷、Duty、取り付けインターフェース、環境条件を確認してください。

主な特徴

• 定格出力 3150 W
• 定格電圧 96 VDC
• 定格トルク 15 N·m（2000 rpm）
• 定格電流 48±10% Arms
• フレーム径：130 mm

クイックデータ

• 型番：CW130BLBT-15020-L6-H
• フレーム径：130 mm
• 定格速度：2000 rpm
• 定格電流：48±10% Arms
• 本体長さ（L）：166 mm；ブレーキ付（LB）：221 mm
• 質量：11 kg / 12.8 kg（バリアント）

電気・機械仕様

• 定格出力：3150 W
• 定格電圧：96 VDC
• 定格トルク：15 N·m
• 定格速度：2000 rpm
• 定格電流：48±10% Arms
• トルク定数：0.31±10% N·m/A
• ローター慣性：17±10% kg·m² × 10⁻⁴
• 逆起電力（Back EMF）：18.9±10% V/krpm
• ラインインダクタンス/抵抗：未指定；公差 ±10%
• 絶縁抵抗：DC500V、>20 MΩ（クラスF）
• 耐電圧：800 VAC / 1 s / 5 mA
• フィードバックオプション：磁気ホール／ホール＋2500ラインエンコーダ（オプション）
• 保護等級：IP54（IP65オプション）
• 使用環境：-20～40°C（オプションで-40～40°C）；湿度20～80% RH（非結露）；高度<1000 m（記載範囲外は出力低下）

提供図面・グラフ

• 機械図面 — 130mm 標準構造
• 機械図面 — 130mm ファン冷却構造
• トルク-速度特性

用途と注意事項

• 電動油圧駆動、モバイルアクチュエータ、補助駆動、ブラシ付きDCモーターの置換での評価向け。
• 統合前に電気インターフェース、取付、冷却方式、Dutyを確認してください。
• オプション：エンコーダフィードバック、ブレーキ付き、IP65保護、拡張温度範囲。
