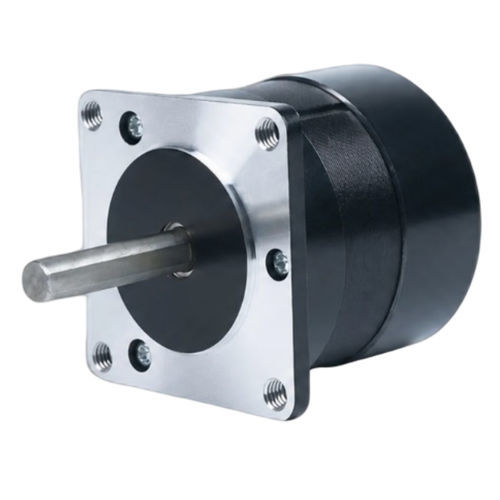

ブラシレスモーター CW57BLMA54-105L250-00DC3相24V
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- DC, 3相, ブラシレス
- 電圧
- 24V
- 構造
- NEMA 23
- 極数
- 4極
- その他の特徴
- 低騒音, 高速, 高精度
- 出力
0.11 kW
(0.15 hp)- アンペア数
6 A
- トルク
0.2 Nm, 0.4 Nm
(0.147512 ft.lb, 0.295025 ft.lb)- 回転速度
5,000 rpm, 6,600 rpm
(31,415.9265 rad.min-1, 41,469.023 rad.min-1)- 直径
57 mm
(2.24 in)
詳細
製品概要
CW57BLMA54-105L250-00は、産業用オートメーション、ロボティクス、精密モーションコントロール向けに設計された57mm（NEMA 23）3相ブラシレスDCモーターです。定格は105W、供給電圧は24 ±10% VDC、定格速度は5000RPM、定格トルクは0.2Nmです。最大回転数は6600RPMです。
主な特長
電気仕様
機械特性と性能
CW57BLMA54-105L250-00の機械図面およびトルク-回転数曲線を提供しており、取り付け、熱設計および性能評価を支援します。
仕様 / 技術仕様
CW57BLMA54-105L250-00は、産業用オートメーション、ロボティクス、精密モーションコントロール向けに設計された57mm（NEMA 23）3相ブラシレスDCモーターです。定格は105W、供給電圧は24 ±10% VDC、定格速度は5000RPM、定格トルクは0.2Nmです。最大回転数は6600RPMです。
主な特長
- 定格出力 105 W
- 供給電圧 24 ±10% VDC
- 定格トルク 0.2 Nm（5000 RPM）
- フレームサイズ 57mm（NEMA 23）
- 3相ブラシレス構造により制御性の高い動作が可能
電気仕様
- 極数 — 4
- 相数 — 3
- 定格電圧 — 24 ±10% VDC
- 定格出力 — 105 W
- 定格回転数 — 5000 RPM
- 定格トルク — 0.2 Nm
- 定格電流 — 6 A
- 最大回転数 — 6600 RPM
- 最大トルク — 0.4 Nm
- 電圧定数 — 2.7 ±5% V/kRPM
- 導体抵抗 — 0.29 ±5% Ω（20°C）
- 導体インダクタンス — 0.75 ±10% mH
- 絶縁抵抗 — 50 MΩ（500 VDC）
- 絶縁クラス — B（130°C）
- 騒音 — <50 dB
- 質量 — 0.5 kg
機械特性と性能
CW57BLMA54-105L250-00の機械図面およびトルク-回転数曲線を提供しており、取り付け、熱設計および性能評価を支援します。
仕様 / 技術仕様
- モデル / 品番: CW57BLMA54-105L250-00
- フレームサイズ: 57mm（NEMA 23）
- モータータイプ: 3相ブラシレスDC
- 定格出力: 105 W
- 定格電圧: 24 ±10% VDC
- 定格回転数: 5000 RPM
- 定格トルク: 0.2 Nm
- 定格電流: 6 A
- 最大回転数: 6600 RPM
- 最大トルク: 0.4 Nm
- 電圧定数: 2.7 ±5% V/kRPM
- 導体抵抗: 0.29 ±5% Ω（20°C）
- 導体インダクタンス: 0.75 ±10% mH
- 絶縁抵抗: 50 MΩ（500 VDC）
- 絶縁クラス: B（130°C）
- 騒音: <50 dB
- 質量: 0.5 kg
