Amplificador de ar variável 121221DX

para ventilação e extraçãoajustávelpara altas temperaturas

Visão geral

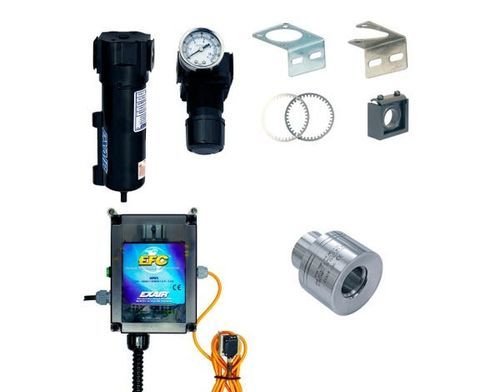

Os kits Deluxe incluem um amplificador de ar para alta temperatura, conjunto de calços, separador de filtro, regulador de pressão (com acoplador) e um EFC Electronic Flow Control. Os amplificadores de ar para alta temperatura são classificados até 700°F (374°C). Utilizando o efeito Coanda, um princípio básico da fluidodinâmica, os amplificadores de ar fornecem uma solução compacta e de baixo custo para circular ar, deslocar fumos, vapor e materiais leves. Silenciosos e eficientes, podem gerar fluxos de saída de até 25 vezes o consumo de ar comprimido.

Aplicações

• Remoção de fumos de soldagem
• Arrefecimento de peças quentes
• Secagem de peças molhadas
• Limpeza de peças usinadas
• Distribuição de calor em fornos e moldes
• Ventilação de áreas confinadas
• Coleta de poeira
• Exaustão de vapores de tanque

Vantagens
Comparado a ventoinhas:

• Compacto, leve, portátil
• Não requer eletricidade
• Sem partes móveis — manutenção mínima
• Extremidades facilmente dutoáveis
• Ligar/desligar instantâneo
• Força e fluxo variáveis
• Sem interferência RF

Comparado a Venturis e Ejetores:

• Mais ar com menor consumo de ar comprimido
• Maior amplificação de fluxo
• Sem obstruções internas
• Atende aos requisitos OSHA de pressão e ruído
• Operação silenciosa

Sistemas
Sistemas Super Air Amplifier
Os Super Air Amplifier estão disponíveis em quatro tipos de modelo:

• Apenas Super Air Amplifier
• Kits Super Air Amplifier — incluem amplificador, conjunto de calços, separador de filtro e regulador de pressão (com acoplador)
• Kits Deluxe Super Air Amplifier — incluem amplificador, EFC, conjunto de calços, separador de filtro e regulador de pressão (com acoplador)
• Conjuntos de calços Super Air Amplifier — incluem (1) .006 in (0.15 mm) e (1) .009 in (0.23 mm) calços em aço inoxidável (8 in inclui (1) .015 in (0.39 mm))

Mapeamento de modelos relevante (excerto)
Deluxe High Temperature Air Amplifier Kit -> 121221DX (Diâmetro de saída 1-1/4 in)
High Temperature Air Amplifier Kit -> 121221 (Diâmetro de saída 1-1/4 in)

Desempenho do amplificador de ar para alta temperatura (excerto)
Condição de teste: 80 PSIG (5.5 BAR). Exemplo de linha de desempenho:
Modelo 121021: Consumo de ar 8.1 SCFM (229 SLPM), Taxa de amplificação 18, Volume de ar na saída 146 SCFM (4,132 SLPM), Volume de ar a 6 in (152 mm) 436 SCFM (12,339 SLPM), Nível sonoro 72 dBA. Testado com calço .003 in (0.08 mm).

Especificações técnicas

• Modelo kit / SKU: 121221DX
• Denominação comercial: Deluxe High Temperature Air Amplifier Kit
• Diâmetro de saída (variante do kit mostrado): 1-1/4 in (32 mm)
• Temperatura nominal: até 700°F (374°C)
• Componentes do kit: amplificador de ar para alta temperatura, conjunto de calços, separador de filtro, regulador de pressão (com acoplador), EFC Electronic Flow Control
• Princípio: utiliza o efeito Coanda para induzir fluxos de saída de grande volume
• Amplificação de fluxo: até 25 vezes o consumo de ar comprimido (dependendo do modelo/calço)
• Exemplo de calço de teste: .003 in (0.08 mm) usado para testes de desempenho
• Vantagens: não requer eletricidade, sem peças móveis, extremidades facilmente dutoáveis, ligar/desligar instantâneo, força e fluxo variáveis, baixo ruído
• Exemplo de desempenho (outros modelos do catálogo): ver excerto de desempenho para o modelo 121021 (valores variam por modelo e calço)
