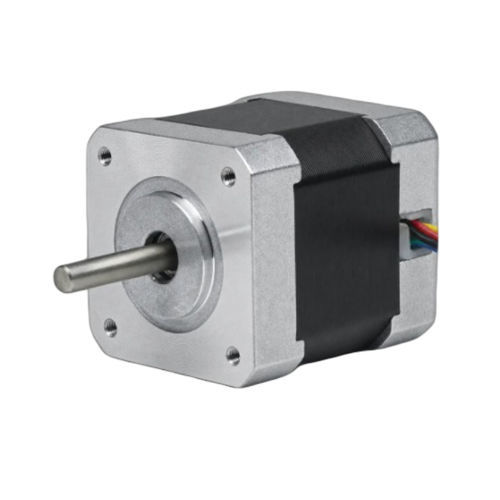

2相ステッピングモーター 42BHH48-08A-24

ハイブリッド型ステッピングNEMA 17ロボット工学用

製品概要
42BHH48-08A-24は、42mm（NEMA 17）フレーム、ボディ長48mmの2相ハイブリッドステッパーモーターで、保持トルク0.314 N·m（3.2 kg·cm）を発揮します。定格電流は0.8 A/相、6線仕様により直列/並列接続が可能です。用途例：自動化、CNC、ロボット、試験装置。推奨ドライバ：CW215。

主な特長

• ステップ角：1.8° ± 5% — マイクロステップ対応
• 保持トルク：0.314 N·m（3.2 kg·cm）
• 定格電流：0.8 A/相 — 6線で配線の柔軟性あり
• コンパクト：42 mmフレーム（NEMA 17）、ボディ48 mm、軸径5 mm
• 質量：0.6 kg — 小型組立に適合

電気仕様
ステップ角：1.8° ± 5%
保持トルク：0.314 N·m（3.2 kg·cm）
定格電流：0.8 A/相
相数：2
配線数：6
軸径：5 mm
フレームサイズ：42 mm（NEMA 17）
ボディ長：48 mm
質量：0.6 kg
推奨ドライバ：CW215

機械図面と資料
取り付け、カップリング選定、性能検証のための機械図面とトルク‑速度曲線が製品ページで参照できます。

発注情報

• モデルファミリ：42BHHシリーズ — 例：42BHH48-08A-24
• 標準軸：5 mm — その他の軸オプションは要問い合わせ
• コネクタ：6線 — カスタム配線や組立ケーブル対応可
