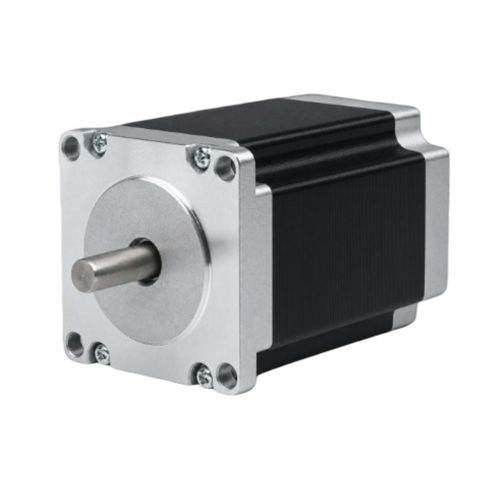

ハイブリッド型ステッピングモーター 57BHH94-430B-21

2相ステッピングNEMA 23ハイトルク

製品概要
57BHH94-430B-21は、57 mm（NEMA 23）フレームの2相ハイブリッドステッパーモーターで、94 mmの筐体内で2.551 N·m（26 kg·cm）の保持トルクを発生します。定格電流は4.2 A/相、軸径は10 mmで、コンパクトな高トルクを必要とする精密モーション制御用途に適しています。推奨ドライバー：CWD556。

主な特徴

• 2相、ステップ角1.8° — 保持トルク26 kg·cm（2.551 N·m）
• 定格電流4.2 A/相 — 57 mm（NEMA 23）フレーム
• 筐体長さ94 mm、軸径10 mm

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 2.551 N·m（26 kg·cm）
定格電流 — 4.2 A/相
相数 — 2
リード数 — 4
軸径 — 10 mm
フレームサイズ — 57 mm（NEMA 23）
筐体長さ — 94 mm
重量 — 1.6 kg
推奨ドライバー — CWD556

機械図面と性能グラフ
取付寸法と性能特性の参照として、機械図（57BHシリーズ）およびトルク-速度曲線（57BHシリーズ）を参照画像で提供します。

データシート
製品データシート参照：57BHH94-430B-21

技術仕様

• 型番：57BHH94-430B-21
• シリーズ：57BH / 57BHH
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：2.551 N·m（26 kg·cm）
• 定格電流：4.2 A/相
• リード数：4
• 軸径：10 mm
• 筐体長さ：94 mm
• フレームサイズ：57 mm（NEMA 23）
• 重量：1.6 kg
• 推奨ドライバー：CWD556
