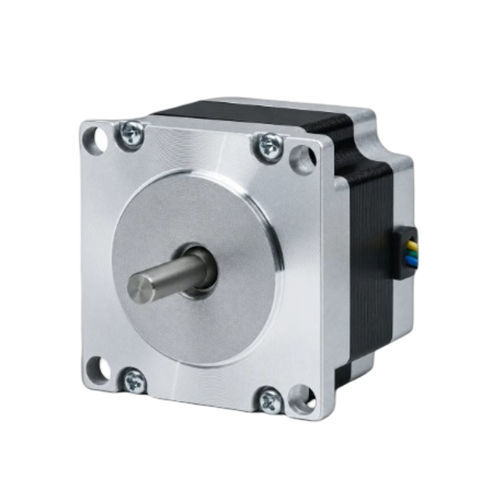

ハイブリッド型ステッピングモーター 57BHH41-099A-12K

2相ステッピングコンパクトNEMA 23

概要
57BHH41-099A-12Kは、57mm（NEMA 23）フレームの2相ハイブリッドステッパーモーターで、41mmのコンパクトなボディで0.981 N·m（10 kg·cm）の保持トルクを発生します。定格電流は各相1 A、シャフト径6.35 mm。精密位置決めや産業用自動化用途に適しています。推奨ドライバ：CW542。

主な特徴

• 2相、ステップ角1.8° — 保持トルク0.981 N·m（10 kg·cm）
• 定格電流：各相1 A
• 57 mm（NEMA 23）フレーム、ボディ長41 mm
• シャフト径6.35 mm、4線式構成

主要パラメータ
相数 — 2
ステップ角 — 1.8°
保持トルク — 0.981 N·m
電流/相 — 1 A
シャフト径 — 6.35 mm
リード数 — 4

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 0.981 N·m（10 kg·cm）
定格電流 — 各相1 A
相数 — 2
リード数 — 4
シャフト径 — 6.35 mm
フレームサイズ — 57 mm（NEMA 23）
ボディ長 — 41 mm
重量 — 0.46 kg
推奨ドライバ — CW542

機械・性能
組み込みを支援するために57BHシリーズの機械図面が提供されています。負荷時の動特性評価に使用できるトルク–速度曲線も利用可能です。

製品データシート
57BHH41-099A-12Kに対応する製品データシートが利用可能です（製品ページからPDFをダウンロード）。

仕様

• モデルシリーズ：57BHH（57 mm NEMA 23）
• モデル指定：57BHH41
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：41 mm
• ステップ角：1.8° ± 5%
• 相数：2
• リード数：4
• 定格電流：各相1 A
• 保持トルク：0.981 N·m（10 kg·cm）
• シャフト径：6.35 mm
• 重量：0.46 kg
• 推奨ドライバ：CW542
