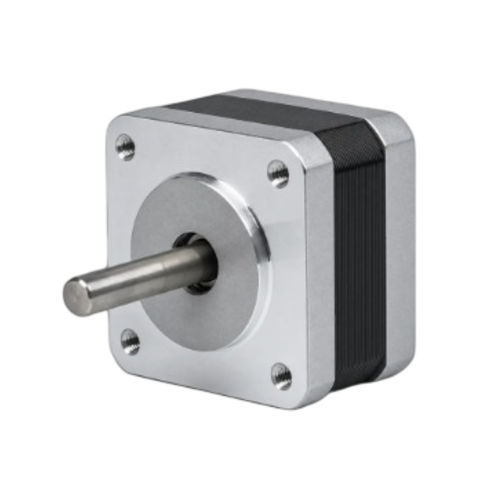

ステッピングモーター 35BH20-020-16

ハイブリッド型ステッピング2相ステッピングコンパクト

製品概要
35BH20（35BHシリーズ）は、35 mm（NEMA 14）フレームの2相ハイブリッドステッピングモーターで、ボディ長20 mmにおいて保持トルク0.0245–0.025 N·m（0.25 kg·cm）を供給します。定格電流0.2 A/相、シャフト径5 mm。推奨ドライバ：CW215。

主な特長

• ステップ角：1.8° ± 5%
• 保持トルク：0.0245–0.025 N·m（0.25 kg·cm）
• 定格電流：0.2 A / 相
• フレーム：35 mm（NEMA 14）、ボディ長：20 mm
• シャフト径：5 mm
• 相数／リード：2相／4リード

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 0.0245–0.025 N·m（0.25 kg·cm）
定格電流 — 0.2 A / 相
相数 — 2
リード数 — 4
シャフト径 — 5 mm
フレームサイズ — 35 mm（NEMA 14）
ボディ長 — 20 mm
重量 — 0.12 kg
推奨ドライバ — CW215

図面・特性曲線
35BHシリーズ（35 mm / NEMA 14）の機械図面が利用可能です。
35BHシリーズのトルク‑速度曲線が利用可能です。

仕様 / 技術仕様

• モデル：35BH20
• シリーズ：35BH Series
• フレームサイズ：35 mm（NEMA 14）
• ボディ長：20 mm
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.0245–0.025 N·m（0.25 kg·cm）
• 定格電流：0.2 A / 相
• リード数：4
• シャフト径：5 mm
• 重量：0.12 kg
• 推奨ドライバ：CW215
