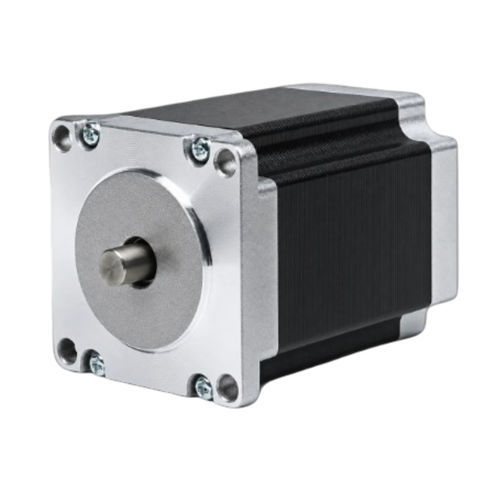

2相ステッピングモーター 57BHH76-209B-21B

ハイブリッド型ステッピングNEMA 23精密

製品概要
57BHH76-209B-21Bは、57 mm（NEMA 23）フレームの2相ハイブリッドステッパーモーターで、ボディ長76 mmにおいて保持トルク1.884 N·m（19.2 kg·cm）を発生します。定格電流は2.1 A/相で、産業用オートメーションや高精度位置決め用途の精密モーション制御に適しています。推奨ドライバ：CW542。

主な特徴

• 2相、ステップ角1.8° — 保持トルク19.2 kg·cm（1.884 N·m）
• 定格電流：2.1 A/相 — 57 mm（NEMA 23）フレーム
• ボディ長：76 mm — シャフト径：6.35 mm

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 1.884 N·m（19.2 kg·cm）
定格電流 — 2.1 A/相
相数 — 2
導線本数 — 4
シャフト径 — 6.35 mm
フレームサイズ — 57 mm（NEMA 23）
ボディ長 — 76 mm
重量 — 1.1 kg
推奨ドライバ — CW542

製品データシート
データシート識別子: 57BHH76-209B-21B

技術仕様 / スペック

• モデル: 57BHH76（参照: 57BHH76-209B-21B）
• フレームサイズ: 57 mm（NEMA 23）
• ボディ長: 76 mm
• 相数: 2
• ステップ角: 1.8° ± 5%
• 保持トルク: 1.884 N·m（19.2 kg·cm）
• 定格電流: 2.1 A/相
• 導線本数: 4
• シャフト径: 6.35 mm
• 重量: 1.1 kg
• 推奨ドライバ: CW542
