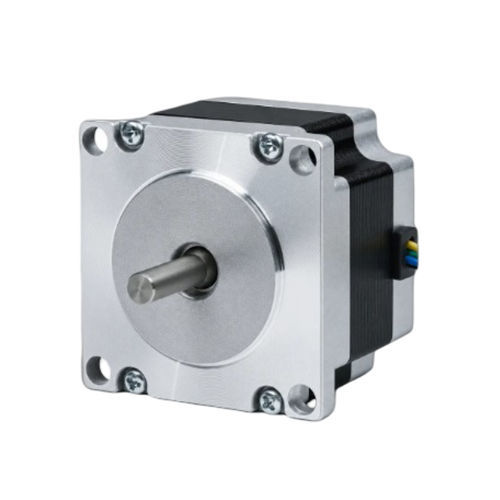

ハイブリッド型ステッピングモーター 57BHH48-16-21B

2相ステッピングNEMA 23精密

製品概要
57BHH48-16-21Bは、57mm（NEMA 23）サイズの2相ハイブリッドステッピングモーターで、ボディ長48mmで保持トルク0.883 N·m（9 kg·cm）を発生します。定格電流は1.6 A/相で、コンパクトな設計と安定した保持トルクが求められる精密なモーション制御用途に適しています。推奨ドライバ：CW542。

主な特徴

• 2相、ステップ角 1.8° — 保持トルク 9 kg·cm (0.883 N·m)
• 定格電流 1.6 A/相
• ボディ長 48 mm、軸径 6.35 mm

製品データシート
データシート参照：57BHH48-16-21B

完全仕様
ステップ角 — 1.8° ± 5%
保持トルク — 0.883 N·m (9 kg·cm)
定格電流 — 1.6 A/相
相数 — 2
導線数 — 4
軸径 — 6.35 mm
フレームサイズ — 57 mm (NEMA 23)
ボディ長 — 48 mm
重量 — 0.65 kg
推奨ドライバ — CW542

特長 / 技術仕様

• 型番: 57BHH48-16-21B
• フレームサイズ: 57 mm (NEMA 23)
• ボディ長: 48 mm
• 相数: 2
• ステップ角: 1.8° ± 5%
• 保持トルク: 0.883 N·m (9 kg·cm)
• 定格電流: 1.6 A/相
• 導線数: 4
• 軸径: 6.35 mm
• 重量: 0.65 kg
• 推奨ドライバ: CW542
