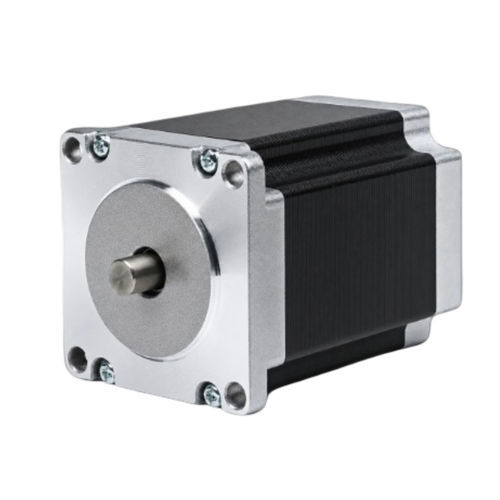

2相ステッピングモーター 57BH76-120A-21B

ハイブリッド型ステッピングNEMA 23

概要
57BH76-120A-21Bは、57mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、本体長76mmにおいて1.177 N·m（12 kg·cm）の保持トルクを発生します。定格電流1.2 A/相、4線式配線。産業用オートメーション、CNC、ロボティクスの高精度オープンループ制御に適しています。推奨ドライバ: CW542。

主な特徴

• ステップ角：1.8° ±5%
• 保持トルク：1.177 N·m（12 kg·cm）
• 定格電流：1.2 A/相、4線配線
• 57mm（NEMA 23）フレーム、本体長76mm、シャフト径6.35mm
• 重量：0.8 kg

電気仕様

• ステップ角：1.8° ±5%
• 定格電流：1.2 A/相
• 相数：2
• リード本数：4
• 推奨ドライバ：CW542

機械図面 / 図表
取り付け、組み込み、性能評価に役立つ57BHシリーズの機械図面およびトルク-速度特性曲線を提供します。

用途

• オートメーションやCNCでの精密位置決め
• ロボットやピック＆プレースシステム
• 研究機器や医療機器（該当する場合）

受注情報
型番：57BH76-120A-21B。カスタマイズ、納期、ドライバ適合については営業までお問い合わせください。
