ステッピングモーター 57BH80CA12IM
60 V24VNEMA 23

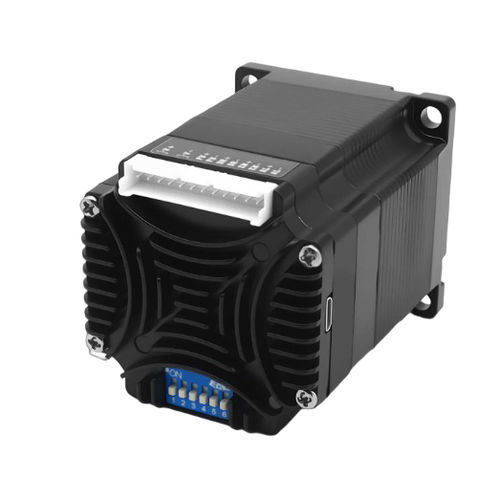

ステッピングモーター - 57BH80CA12IM - NEOTON MOTOR - 60 V / 24V / NEMA 23

お気に入りに追加する

商品比較に追加する

NEOTON MOTORのサイトについての詳しい情報

特徴

タイプ

ステッピング

電圧

24V, 60 V

構造

NEMA 23

その他の特徴

CANopen, 内蔵型エンコーダー付き, ドライブ, 閉ループ, サーボドライブ

アンペア数

最大: 6.5 A

最少: 0.5 A

トルク

最大: 1.2 Nm
(0.885075 ft.lb)

最少: 0 Nm
(0 ft.lb)

直径

8 mm
(0.31 in)

使用温度

最大: 40 °C
(104 °F)

最少: 0 °C
(32 °F)

詳細

製品概要
57BH80CA12IMは、57 mmフレームのCANopenインターフェース搭載統合型ステッピングサーボで、無電池機械式マルチターン絶対位置フィードバック（固定範囲 −100〜+1499回転）を備えています。エンコーダは停電時にも軸位置を保持し、機械の安全設計および制御が許す場合にホーミングなしでの再起動を可能にします。これにより、インデックステーブル、搬送軸、コンパクトなハンドリングモジュール、移動機器におけるホーム/リミットセンサへの依存を低減できます。

主な特長

無電池機械式マルチターン絶対フィードバック（−100〜+1499回転）
停電時に位置保持；システム設計が許す場合にホーミング不要での再起動をサポート
4096ライン（16,384カウント）エンコーダによる1,599回転のフィードバック範囲
CANopen通信およびTTLインターフェース
24–60 VDC入力、最大出力トルク1.2 N·m

クイックスペック
フレームサイズ：57 mm
本体長さ：79.9 mm
最大出力トルク：1.2 N·m
入力電圧：24–60 VDC
通信：CANopen、TTL
エンコーダフィードバック：4096ライン（16,384カウント）

統合サーボ概要
型番：57BH80CA12IM
フレームサイズ：57 mm（NEMA 23）
統合本体長さ：79.9 mm
Lサイズ：55.4 mm
軸径：8 mm
入力電圧範囲：24–60 VDC
最大出力トルク：1.2 N·m
通信：CANopen、TTL

電気・フィードバック・設定
電流設定：0.5–6.5 A ソフトウェアで調整可能；工場設定モーター：4.0 A
エンコーダフィードバック：4096ライン（16,384カウント）
相抵抗：0.44 Ω ±20%
相インダクタンス：1.4 mH ±20%
ロータ慣性：約 280 g·cm²
重量：約 0.82 kg
マイクロステップ設定：ホストで設定可能；200以上の正の整数；工場出荷時デフォルト 4000
アドレス設定：工場出荷時デフォルト 1；ホストソフトで開始アドレスを調整可能
マルチターンフィードバック：1,599回転の無電池機械式マルチターンフィードバック；固定範囲 −100〜+1499回転
保護機能：過電圧、低電圧、過電流、巻線断線、位置偏差
不揮発性記憶：構成パラメータは内部MCUのFLASHに保存
動作温度：0°C〜+40°C
動作湿度：20% RH〜90% RH

機械図面
機械図面は寸法参照用に提供されています：本体長、Lサイズ、軸径および取付けの詳細が寸法図に示されています。
