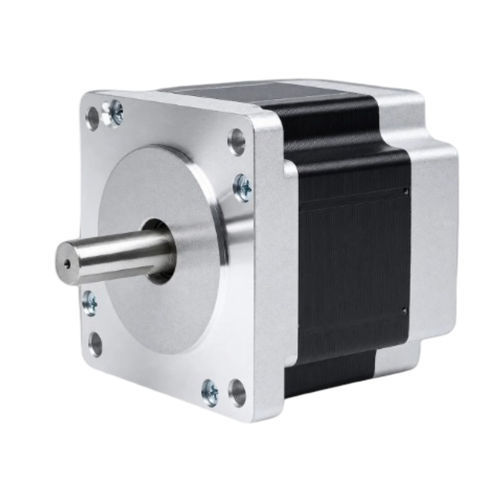

2相ステッピングモーター 86BHH76-400B-25A

ハイブリッド型ステッピングNEMA 34ロボット工学用

製品概要
86BHH76はNEMA 34（フレーム86mm、ボディ76mm）規格のハイブリッドステッピングモーターで、4.0 Aで保持トルク2.06 N·m（21 kg·cm）を発生します。シャフト径14mm、2相4線式の構成により、CNC機械、レーザー切断機、ロボット用途でのトルクと回転速度のバランスが求められる用途に適しています。

主な特長

• 保持トルク：2.06 N·m（21 kg·cm）
• フレーム：86 mm（NEMA 34）、ボディ長：76 mm
• シャフト径：14 mm
• 電気設計：2相、4線式
• 推奨ドライバ：CWD860H

電気仕様
ステップ角：1.8° ± 5%
定格電流：4.0 A/相
相数：2
線数：4
保持トルク：2.06 N·m（21 kg·cm）
フレームサイズ：86 mm（NEMA 34）
ボディ長：76 mm
重量：2.2 kg

機械図面
取り付け寸法やシャフトの詳細を示した86BHシリーズ（86 mm / NEMA 34）の機械図面が利用可能です。

用途

• CNCフライス・ルーター
• レーザー切断システム
• 産業用および協働ロボット
• 位置決めステージおよび自動供給装置

発注情報

• 型番：86BHH76
• 推奨ドライバ：CWD860H
• 重量：2.2 kg
