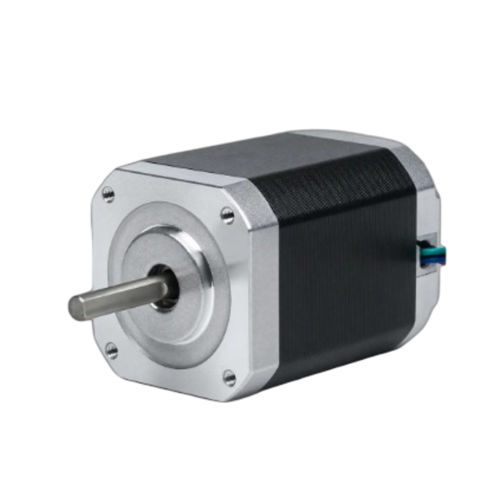

ハイブリッド型ステッピングモーター 42BHH58-030A-21A

2相ステッピングNEMA 17

製品概要
42BHH58-030A-21Aは、42 mm（NEMA 17）フレームの2相ハイブリッドステッピングモーターで、本体長58 mmで保持トルク0.589 N·m（6 kg·cm）を提供します。定格電流は0.3 A/相。推奨ドライバ：CW215。

主な特徴

• 2相、ステップ角1.8° — 保持トルク6 kg·cm
• 定格電流：0.3 A/相 — 42 mm（NEMA 17）フレーム
• 本体長58 mm — シャフト径5 mm

電気仕様
ステップ角：1.8° ± 5%
保持トルク：0.589 N·m（6 kg·cm）
定格電流：0.3 A/相
相数：2
リード本数：4
シャフト径：5 mm
フレームサイズ：42 mm（NEMA 17）
本体長：58 mm
重量：0.9 kg
推奨ドライバ：CW215

機械および性能
機械図面およびトルク‑速度曲線は42BHシリーズの製品リソースとして提供されています。機械図面は42BHシリーズ（42 mm NEMA 17）に対応しており、シリーズ向けのトルク‑速度性能グラフが利用可能です。

仕様 / 技術的特性

• モデルバリエーション：42BHH58-030A-21A
• シリーズ：42BHH58 / 42BHシリーズ
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.589 N·m（6 kg·cm）
• 定格電流：0.3 A/相
• リード本数：4
• シャフト径：5 mm
• フレームサイズ：42 mm（NEMA 17）
• 本体長：58 mm
• 重量：0.9 kg
• 推奨ドライバ：CW215
