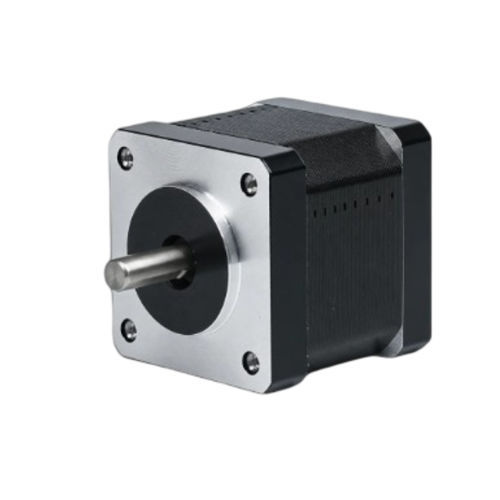

ハイブリッド型ステッピングモーター 35BHH37W-099A-21

二相コンパクトNEMA 14

概要
35BHH37W-099A-21 は、37mm のボディ長を持つ 35mm（NEMA 14）2相ハイブリッドステッピングモーターで、保持トルクは 0.196 N·m（2 kg·cm）です。定格 1 A/相、4線配線、軸径 5 mm。小型で精密な位置決め用途に適しています。推奨ドライバー：CW215。

主な特長

• 2相、ステップ角 1.8° — 保持トルク 0.196 N·m（2 kg·cm）
• 定格電流 1 A/相 — フレーム 35 mm（NEMA 14）
• コンパクト：ボディ長 37 mm、軸径 5 mm

電気仕様

• ステップ角 — 1.8° ± 5%
• 保持トルク — 0.196 N·m（2 kg·cm）
• 定格電流 — 1 A/相（代替表示：3 A）
• 相数 — 2
• リード数 — 4
• 軸径 — 5 mm
• フレームサイズ — 35 mm（NEMA 14）
• ボディ長 — 37 mm
• 重量 — 0.3 kg
• 推奨ドライバー — CW215

製品データシート
35BHH37W-099A-21

利用可能な図面/特性曲線

• 機械図面 — 35BH シリーズ（35 mm（NEMA 14））
• トルク-速度曲線 — 35BH シリーズ

仕様

• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.196 N·m（2 kg·cm）
• 定格電流：1 A/相（代替：3 A）
• リード数：4
• 軸径：5 mm
• フレームサイズ：35 mm（NEMA 14）
• ボディ長：37 mm
• 重量：0.3 kg
• 推奨ドライバー：CW215
• 型番：35BHH37W-099A-21
