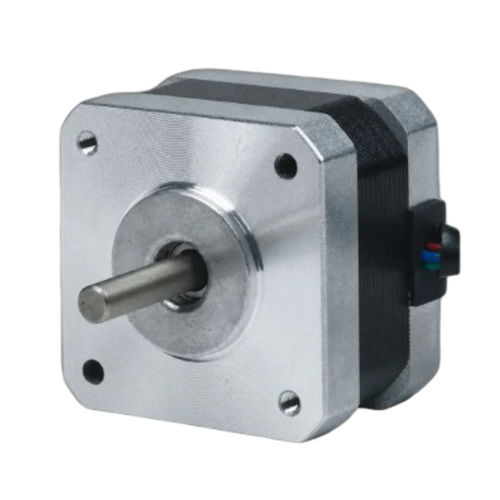

2相ステッピングモーター 42BHH29-120A-20

ハイブリッド型ステッピング二相NEMA 17

製品概要
42BHH29-120A-20は、42mm（NEMA 17）フレームの2相ハイブリッドステッピングモーターで、29mmのコンパクトなボディで0.206 N·m（2.1 kg·cm）の保持トルクを発生します。定格電流は1.2 A/相で、短胴プロファイルが要求される高精度な位置決め用途に適しています。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角1.8° — 保持トルク0.206 N·m（2.1 kg·cm）
• 定格電流1.2 A/相 — 42 mm（NEMA 17）フレーム
• ボディ長29 mm — シャフト径5 mm

電気仕様
ステップ角：1.8° ± 5%
保持トルク：0.206 N·m（2.1 kg·cm）
定格電流：1.2 A/相
相数：2
導線数：4
シャフト径：5 mm
フレームサイズ：42 mm（NEMA 17）
ボディ長：29 mm
重量：0.24 kg
推奨ドライバ：CW215

機械図
取付寸法とシャフトの詳細を示す42BHシリーズ（42 mm / NEMA 17）の機械図が利用可能です。

トルク・速度特性曲線
選定と設計のために、速度に対するトルク特性を示す42BHシリーズのトルク・速度曲線が利用可能です。

仕様

• 型番：42BHH29-120A-20
• ブランド：NEOTON MOTOR
• フレームサイズ：42 mm（NEMA 17）
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.206 N·m（2.1 kg·cm）
• 定格電流：1.2 A/相
• 導線数：4
• シャフト径：5 mm
• ボディ長：29 mm
• 重量：0.24 kg
• 推奨ドライバ：CW215
