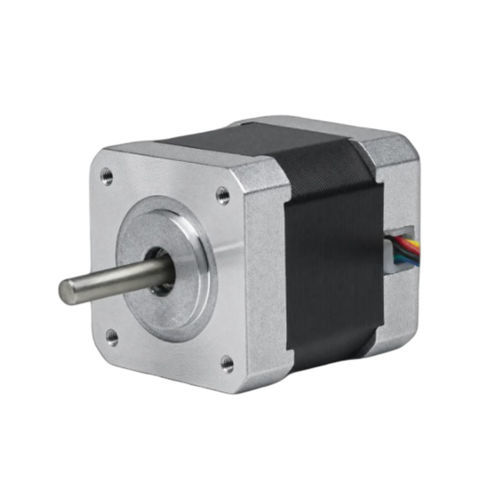

ステッピングモーター 42BHH48-140A-07EH

ハイブリッド型ステッピング2相ステッピング4.8V

製品概要
CW-42BHH48-140A-07EH は、内蔵 IRS42E ドライバを備えたコンパクトな NEMA 17（42 mm）一体型ハイブリッドステッピングモーターです。1.4 A/相で保持トルク 0.608 N·m を発生し、モーターとドライバを一体化することで配線を簡素化し、設置スペースを節約します。3Dプリンタ、小型CNC、コンパクトな自動化機器に適しています。

主なポイント

• NEMA 17（42 mm）一体型ステッパー（内蔵 IRS42E ドライバ）
• 保持トルク：0.608 N·m（6.2 kg·cm）
• 定格電流：1.4 A/相、定格電圧：4.8 VDC
• ステップ角：1.8°（200 ステップ/回転）
• コンパクトな全長：48 mm
• 配線簡略化 — モーターとドライバが一体

概要（表）
フレームサイズ：42 mm（NEMA 17）
ボディ長：最大 48 mm
ステップ角：1.8° ± 5%
保持トルク：0.608 N·m（6.2 kg·cm）
定格電流：1.4 A/相
定格電圧：4.8 VDC
内蔵ドライバ：IRS42E

モーター仕様（表）
相数：2
ステップ角：1.8° ± 5%
保持トルク：0.608 N·m（6.2 kg·cm）
定格電圧：4.8 VDC
定格電流：1.4 A/相
相抵抗（20°C）：3.4 Ω ± 10%
相インダクタンス（1 kHz）：7.5 mH ± 20%
ロータ慣性：76 g·cm²
絶縁抵抗：100 MΩ min（500 VDC）
絶縁クラス：クラス B（130°C）
周囲温度：-20°C～+50°C
周囲湿度：15%～95%
フレームサイズ：42 mm（NEMA 17）
ボディ長：最大 48 mm
シャフト径：φ5 mm
リード線：4線、長さ 55 mm、端末 5 mm はんだめっき
線材仕様：24AWG UL1430

内蔵ドライバ（IRS42E）
ドライバ型式：IRS42E
取付：2 本の M3×40 GB823 ねじ（対角）
熱収縮チューブ：φ4×45 mm
取付ねじ（添付）：2-M3×59.5 GB823
ドライバラベル：ドライバ本体に貼付

機械図
42BHH シリーズ（42 mm NEMA 17、一体型ドライバ）の機械図が利用可能です。

仕様

• 型番／シリーズ：42BHH48
• 相数：2
• ステップ角：1.8° ± 5%（200 ステップ/回転）
• 保持トルク：0.608 N·m（6.2 kg·cm）
• 定格電流：1.4 A/相
• 定格電圧：4.8 VDC
• 相抵抗（20°C）：3.4 Ω ± 10%
• 相インダクタンス（1 kHz）：7.5 mH ± 20%
• ロータ慣性：76 g·cm²
• 絶縁抵抗：≥100 MΩ（500 VDC）
• 絶縁クラス：クラス B（130°C）
• 周囲温度範囲：-20°C～+50°C
• 周囲湿度範囲：15%～95%
• フレームサイズ：42 mm（NEMA 17）
• ボディ長：最大 48 mm
• シャフト径：φ5 mm
• リード線：4線、長さ 55 mm、端末 5 mm はんだめっき
• 線材仕様：24AWG UL1430
• 内蔵ドライバ：IRS42E（モーターとドライバが一体）
• 取付：対角 2-M3×40（GB823）ねじ；ドライバ取付ねじ 2-M3×59.5（GB823）
