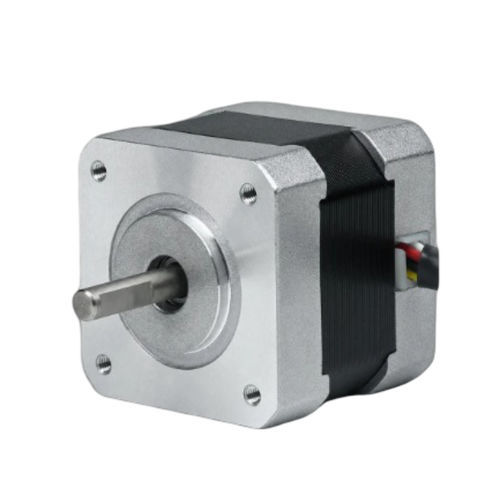

2相ステッピングモーター 42BHM34-060-15

ハイブリッド型ステッピングNEMA 17ロボット工学用

製品概要
42BHM34-060-15は、42mm（NEMA 17）フレームの2相ハイブリッドステッピングモーターで、34mmボディに0.255 N·m（2.6 kg·cm）の保持トルクを発生します。定格電流は0.6 A/相で、産業用オートメーション、ロボット、計測機器の精密モーション制御に適しています。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角0.9° — 保持トルク0.255 N·m（2.6 kg·cm）
• 定格電流0.6 A/相 — 42 mm（NEMA 17）フレーム
• 34 mmのコンパクトボディ、シャフト径5 mm

電気仕様（表）
ステップ角：0.9° ± 5%
保持トルク：0.255 N·m（2.6 kg·cm）
定格電流：0.6 A/相
相数：2
リード数：4
シャフト径：5 mm
フレームサイズ：42 mm（NEMA 17）
ボディ長：34 mm
重量：0.28 kg
推奨ドライバ：CW215

機械図 / 図面
42BHシリーズの機械図面が利用可能です。42BHシリーズのトルク-速度特性曲線が利用可能です。

技術仕様

• 型式：42BHM34-060-15
• 相数：2
• ステップ角：0.9° ± 5%
• 保持トルク：0.255 N·m（2.6 kg·cm）
• 定格電流：0.6 A/相
• リード数：4
• シャフト径：5 mm
• フレームサイズ：42 mm（NEMA 17）
• ボディ長：34 mm
• 重量：0.28 kg
• 推奨ドライバ：CW215
• データシート識別子：42BHM34-060-15
