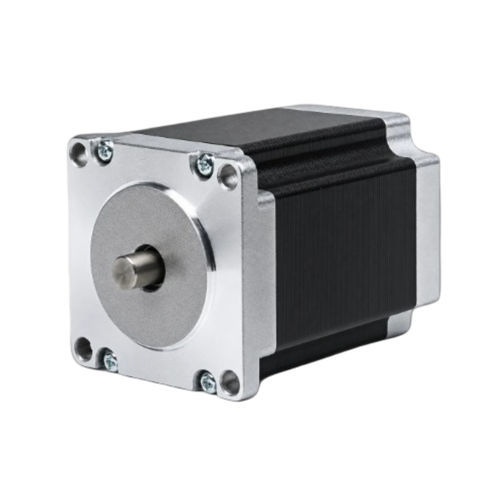

ハイブリッド型ステッピングモーター 57BHM76-060A-21BB

2相ステッピングNEMA 23精密

製品概要
57BHM76-060A-21BB は 57mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、ボディ長76mmで 1.128 N·m（11.5 kg·cm）の保持トルクを発生します。定格電流は 0.6 A/相、ステップ角は 0.9° で、産業用オートメーション、CNC、ロボットなどの高精度な位置決め用途向けに設計されています。推奨ドライバー：CW215。

主な特長

• 2相、ステップ角 0.9° — 保持トルク 11.5 kg·cm（1.128 N·m）
• 定格電流 0.6 A/相 — 57mm（NEMA 23）フレーム
• ボディ長 76 mm、シャフト径 6.35 mm、4線式

クイックスペック

• 相数：2
• ステップ角：0.9° ± 5%
• 保持トルク：1.128 N·m
• 定格電流：0.6 A/相
• シャフト径：6.35 mm
• リード数：4
• ボディ長：76 mm
• フレームサイズ：57 mm（NEMA 23）

電気仕様（表）
ステップ角 — 0.9° ± 5%
保持トルク — 1.128 N·m（11.5 kg·cm）
定格電流 — 0.6 A/相
相数 — 2
リード数 — 4
シャフト径 — 6.35 mm
フレームサイズ — 57 mm（NEMA 23）
ボディ長 — 76 mm
質量 — 1.1 kg
推奨ドライバー — CW215

技術図
統合と性能確認のために、57BHシリーズの機械図面およびトルク-速度特性曲線が製品詳細にて提供されています。

仕様 / 技術仕様

• 型番：57BHM76（バリアント例：57BHM76-060A-21BB）
• 製造者 / ブランド：NEOTON MOTOR
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：76 mm
• 相数：2
• ステップ角：0.9° ± 5%
• 定格電流：0.6 A/相
• 保持トルク：1.128 N·m（11.5 kg·cm）
• リード数：4
• シャフト径：6.35 mm
• 質量：1.1 kg
• 推奨ドライバー：CW215
