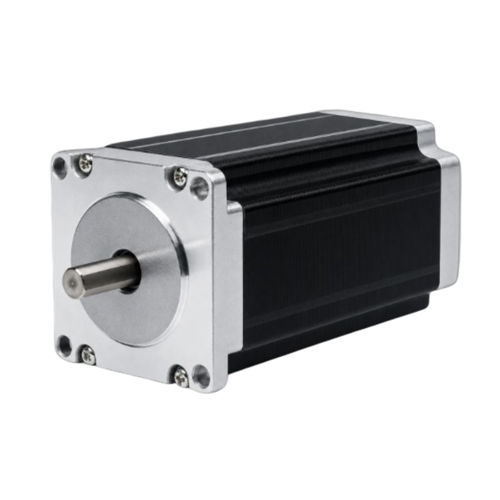

2相ステッピングモーター 57BHH110-422A-30D

ハイブリッド型ステッピングNEMA 23ロボット工学用

製品概要
57BHH110-422A-30D は、57 mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、胴長110 mm の筐体で3.139 N·m（32 kg·cm）の保持トルクを発生します。定格電流は4.2 A/相で、産業用自動化、CNC、ロボットの位置決めなどの精密モーション制御に適しています。推奨ドライバ：CWD556。

主な特長

• 2相、ステップ角1.8° — 保持トルク3.139 N·m（32 kg·cm）
• 定格電流4.2 A/相 — 57 mm（NEMA 23）フレーム
• 胴長110 mm、軸径10 mm

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 3.139 N·m（32 kg·cm）
定格電流 — 4.2 A/相
相数 — 2
導線数 — 4
軸径 — 10 mm
フレームサイズ — 57 mm（NEMA 23）
胴長 — 110 mm
重量 — 2.2 kg
推奨ドライバ — CWD556

機械図
取り付け寸法や軸の詳細を示す、57BHシリーズ（57 mm / NEMA 23）の機械図が利用可能です。

トルク・速度曲線
適用選定のために、速度に対するトルク特性を示す57BHシリーズのトルク・速度曲線が提供されています。

型式仕様

• 型式 / 部品番号：57BHH110-422A-30D
• 製品名：57BHH110
• フレームサイズ：57 mm（NEMA 23）
• 胴長：110 mm
• ステップ角：1.8° ± 5%
• 相数：2
• 定格電流：4.2 A/相
• 保持トルク：3.139 N·m（32 kg·cm）
• 導線数：4
• 軸径：10 mm
• 重量：2.2 kg
• 推奨ドライバ：CWD556
