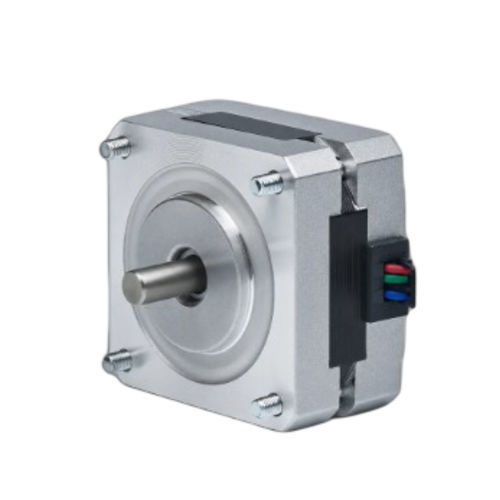

2相ステッピングモーター 39BHM26-02A-17

ハイブリッド型ステッピングコンパクト小型

製品概要
39BHM26-02A-17は、39mm（NEMA 15）フレームの2相ハイブリッドステッピングモーターで、26 mm 本体において0.069 N·m（0.7 kg·cm）の保持トルクを発生します。定格電流は0.2 A/相で、コンパクトな産業用精密位置決め用途に適しています。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角0.9° — 保持トルク0.069 N·m（0.7 kg·cm）
• 定格電流：0.2 A/相 — フレーム 39 mm（NEMA 15）
• 本体長さ26 mmのコンパクト設計 — シャフト径5 mm

電気仕様
ステップ角：0.9° ± 5%
保持トルク：0.069 N·m（0.7 kg·cm）
定格電流：0.2 A/相
相数：2
導線数：4
シャフト径：5 mm
フレームサイズ：39 mm（NEMA 15）
本体長さ：26 mm
重量：0.3 kg
推奨ドライバ：CW215

図面・特性曲線
取り付けや性能確認のため、39BHシリーズの機械図面およびトルク-速度特性曲線を参照できます。

技術仕様

• 型式：39BHM26-02A-17
• ステップ角：0.9° ± 5%
• 保持トルク：0.0687–0.069 N·m（0.7 kg·cm）
• 定格電流：0.2 A/相
• 相数：2
• 導線数：4
• シャフト径：5 mm
• フレームサイズ：39 mm（NEMA 15）
• 本体長さ：26 mm
• 重量：0.3 kg
• 推奨ドライバ：CW215
