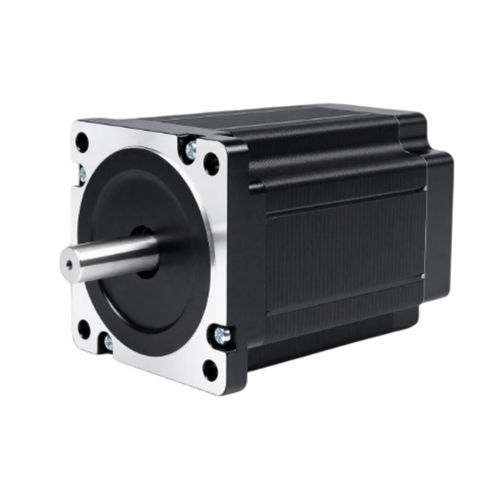

2相ステッピングモーター 86BHH118-400A-32B

ハイブリッド型ステッピング48VNEMA 34

製品概要
86BHH118は86mm（NEMA 34）フレーム、ボディ長118mmのハイブリッドステッピングモーターで、6.0 A/相時に8.33 N·m（85 kg·cm）の保持トルクを発生します。高い保持トルクを必要とする重負荷のCNC機械、大型プラズマテーブル、重量式ガントリー等の用途を想定しています。

主な特長

• 保持トルク：8.33 N·m（85 kg·cm）
• フレーム：86 mm（NEMA 34）、ボディ長：118 mm
• 2相、4線式
• シャフト径：14 mm
• 推奨ドライバ：CWD860H

電気仕様（抜粋）
ステップ角：1.8° ± 5%
保持トルク：8.33 N·m（85 kg·cm）
定格電流：6.0 A/相
相数：2
線数：4
シャフト径：14 mm
フレームサイズ：86 mm（NEMA 34）
ボディ長：118 mm
重量：4.0 kg
推奨ドライバ：CWD860H

追加の技術画像
機械図面およびトルク-速度特性曲線は、ページ内の製品リソースで参照可能です。

技術仕様

• 型番：86BHH118
• フレームサイズ：86 mm（NEMA 34）
• ボディ長：118 mm
• ステップ角：1.8° ± 5%
• 保持トルク：8.33 N·m（85 kg·cm）
• 定格電流：6.0 A/相
• 相数：2
• 線数：4
• シャフト径：14 mm
• 重量：4.0 kg
• 推奨ドライバ：CWD860H
• 典型用途：重負荷CNC機械、大型プラズマテーブル、重量式ガントリー
