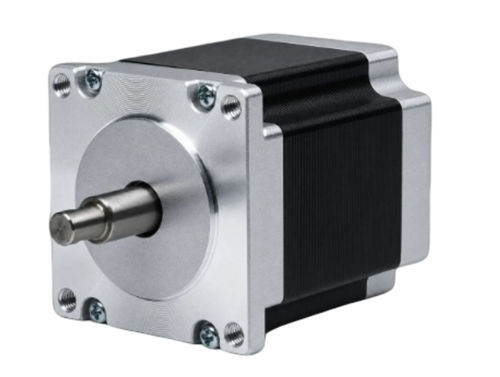

ハイブリッド型ステッピングモーター 57BHH65-300D-34KB

2相ステッピングNEMA 23

製品概要
57BHH65-300D-34KBは、工業用途の高精度モーションコントロール向けに設計された57mm（NEMA 23）2相ハイブリッドステッパーモーターです。ボディ長65mmから1.177 N·m（12 kg·cm）の保持トルクを発生し、定格電流は3 A/相です。推奨ドライバ：CW542。

主な特長

• 2相、ステップ角1.8° — 保持トルク1.177 N·m（12 kg·cm）
• 定格電流3 A/相 — フレーム57mm（NEMA 23）
• ボディ長65 mm、シャフト径10 mm

電気仕様

• ステップ角：1.8° ± 5%
• 保持トルク：1.177 N·m（12 kg·cm）
• 定格電流：3 A/相
• 相数：2
• リード本数：4

機械図面
57BHシリーズ（57 mm / NEMA 23）の機械図面を用意しており、全体寸法や取り付け詳細を確認できます。

トルク・速度曲線
定格条件下でのトルク対速度特性（57BHシリーズ）を提供し、性能評価が可能です。

技術仕様

• 型式表示：57BHH65-300D-34KB
• 商品名（モデル）：57BHH65
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：65 mm
• ステップ角：1.8° ± 5%
• 相数：2
• 定格電流：3 A/相
• 保持トルク：1.177 N·m（12 kg·cm）
• リード本数：4
• シャフト径：10 mm
• 重量：0.75 kg
• 推奨ドライバ：CW542
