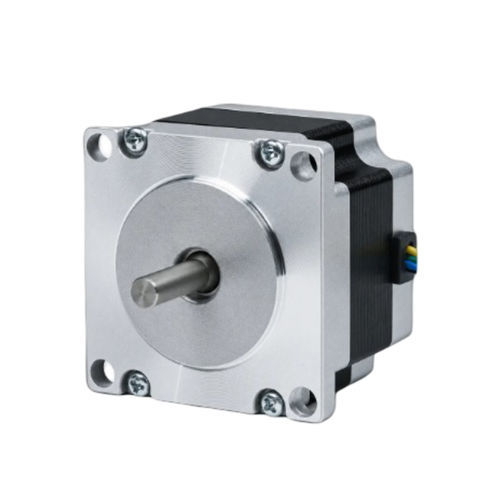

3相モーター 57BHP41-501B-21

ハイブリッド型ステッピングNEMA 23工作機械用

製品概要
57BHP41-501B-21は、ボディ長41mmの57mm（NEMA 23）3相ハイブリッドステップモーターで、保持トルク0.52 N·m（5.3 kg·cm）を発生します。ステップ角1.2°、定格電流5 A/相。自動機器やCNCでの高精度位置決めに適しています。推奨ドライバ：CW542。

主な特長

• 3相、ステップ角1.2° — 保持トルク0.52 N·m（5.3 kg·cm）
• 定格電流：5 A/相 — フレーム：57mm（NEMA 23）
• ボディ長：41 mm — シャフト径：6.35 mm

電気的仕様
ステップ角：1.2° ± 5%
保持トルク：0.52 N·m（5.3 kg·cm）
定格電流：5 A/相
相数：3
リード数：6
シャフト径：6.35 mm
フレームサイズ：57mm（NEMA 23）
ボディ長：41 mm
重量：0.55 kg
推奨ドライバ：CW542

製品データシート
57BHP41-501B-21

機械図
57BHシリーズの機械図あり（製品ページに画像あり）

トルク-速度曲線
57BHシリーズのトルク-速度曲線あり（製品ページに画像あり）

技術仕様

• 型番：57BHP41
• 相数：3
• ステップ角：1.2° ± 5%
• 保持トルク：0.52 N·m（5.3 kg·cm）
• 定格電流：5 A/相
• リード数：6
• シャフト径：6.35 mm
• フレームサイズ：57mm（NEMA 23）
• ボディ長：41 mm
• 重量：0.55 kg
• 推奨ドライバ：CW542
