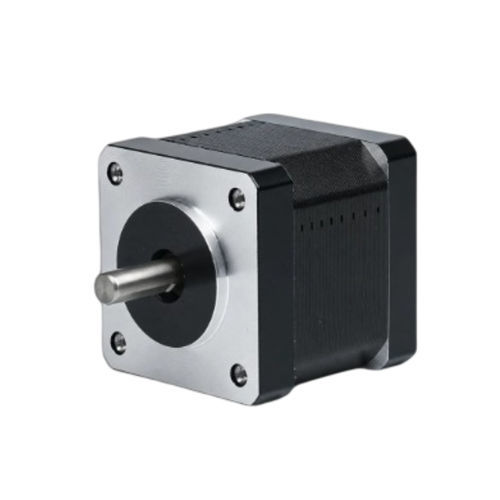

ハイブリッド型ステッピングモーター 35BHH34-200A-24

NEMA 14

製品概要
35BHH34-200A-24は、35mm（NEMA 14）サイズの2相ハイブリッドステッピングモーターで、ボディ長34 mmにおいて保持トルク0.137 N·m（1.4 kg·cm）を発生します。定格電流は2 A/相、軸径5 mmで、コンパクトな精密モーション制御用途に適しています。推奨ドライバ：CW215。

主な特徴

• 2相、ステップ角1.8° — 保持トルク0.137 N·m
• 定格電流2 A/相 — 35 mm（NEMA 14）フレーム
• ボディ長34 mm — 軸径5 mm

簡易仕様

• 相数：2
• ステップ角：1.8°
• 保持トルク：0.137 N.m
• 電流/相：2 A
• 軸径：5 mm
• リード数：4

電気仕様（表）
項目 — 値
ステップ角 — 1.8° ± 5%
保持トルク — 0.137 N·m（1.4 kg·cm）
定格電流 — 2 A/相
相数 — 2
リード数 — 4
軸径 — 5 mm
フレームサイズ — 35 mm（NEMA 14）
ボディ長 — 34 mm
質量 — 0.22 kg
推奨ドライバ — CW215

追加図面
機械図面およびトルク-速度特性曲線は、35BHシリーズ（35 mm / NEMA 14）について提供され、機械的統合と性能評価を支援します。

技術仕様

• モデルファミリー：35BHHシリーズ
• フレーム：35 mm（NEMA 14）
• ボディ長：34 mm
• ステップ角：1.8° ± 5%
• 保持トルク：0.137 N·m（1.4 kg·cm）
• 定格電流：2 A/相
• 相数：2
• リード数：4
• 軸径：5 mm
• 質量：0.22 kg
• 推奨ドライバ：CW215
