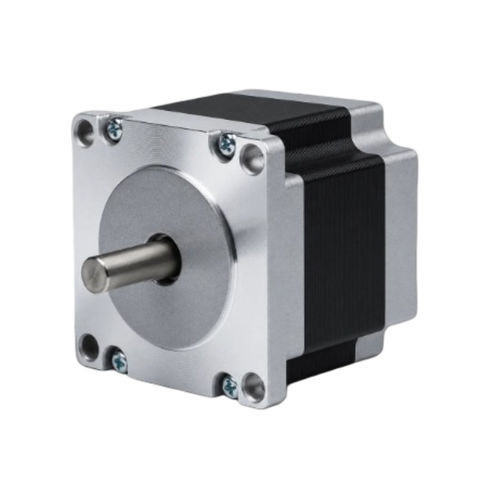

2相ステッピングモーター 57BH56-200-21

ハイブリッド型ステッピングNEMA 23

製品概要
57BH56-200-21は、57mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、56 mmの筐体で0.706 N·m（7.2 kg·cm）の保持トルクを発生します。定格電流は2 A/相です。推奨ドライバ：CW542。

主要ポイント

• 2相、ステップ角1.8° — 保持トルク0.706 N·m（7.2 kg·cm）
• 定格電流：2 A/相 — 57 mm（NEMA 23）フレーム
• 筐体長：56 mm — シャフト径：6.35 mm

電気・機械仕様
ステップ角 — 1.8° ± 5%
保持トルク — 0.706 N·m（7.2 kg·cm）
定格電流 — 2 A/相
相数 — 2
リード数 — 4
シャフト径 — 6.35 mm
フレームサイズ — 57 mm（NEMA 23）
筐体長 — 56 mm
重量 — 0.65 kg
推奨ドライバ — CW542

機械図面と性能
57BHシリーズの機械図面とトルク‑速度特性曲線は製品ページの画像リソースで参照できます。

技術仕様

• 型番例：57BH56-200-21（シリーズ：57BH Series）
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.706 N·m（7.2 kg·cm）
• 定格電流：2 A/相
• リード数：4
• シャフト径：6.35 mm
• フレームサイズ：57 mm（NEMA 23）
• 筐体長：56 mm
• 重量：0.65 kg
• 推奨ドライバ：CW542
