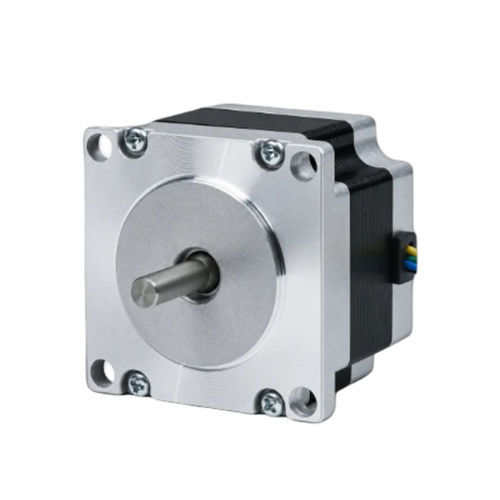

ハイブリッド型ステッピングモーター 57BHM41-030A-27G

4相ステッピングNEMA 23産業用

製品概要
57BHM41-030A-27Gは、ボディ長41mmの57mm（NEMA 23）4相ハイブリッドステッパーモーターです。保持トルクは0.373 N·m（3.8 kg·cm）、定格電流は各相0.3 Aです。産業用の高精度位置決め用途に適しています。推奨ドライバ：CW215。

主な特長

• 4相、ステップ角0.9° — 保持トルク3.8 kg·cm（0.373 N·m）
• 定格電流0.3 A/相 — フレーム57mm（NEMA 23）
• コンパクトなボディ長41mm — シャフト径6.36mm

要約カード

• 相数：4
• ステップ角：0.9°
• 保持トルク：0.373 N.m
• 電流/相：0.3 A
• シャフト径：6.36 mm
• 引出し線数：6

電気仕様
ステップ角：0.9° ± 5%
保持トルク：0.373 N·m（3.8 kg·cm）
定格電流：0.3 A/相
相数：4
引出し線数：6
シャフト径：6.36 mm
フレームサイズ：57 mm（NEMA 23）
ボディ長：41 mm
重量：0.42 kg
推奨ドライバ：CW215

機械特性と性能
57BHシリーズの機械図とトルク・速度特性図を含みます。ボディ長41 mm、シャフト径6.36 mm、重量約0.42 kg。精密な位置決めが要求されるコンパクトな組み込みに適しています。

技術仕様

• 型番：57BHM41
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：41 mm
• 相数：4
• ステップ角：0.9° ± 5%
• 保持トルク：0.373 N·m（3.8 kg·cm）
• 定格電流：0.3 A/相
• シャフト径：6.36 mm
• 引出し線数：6
• 重量：0.42 kg
• 推奨ドライバ：CW215
