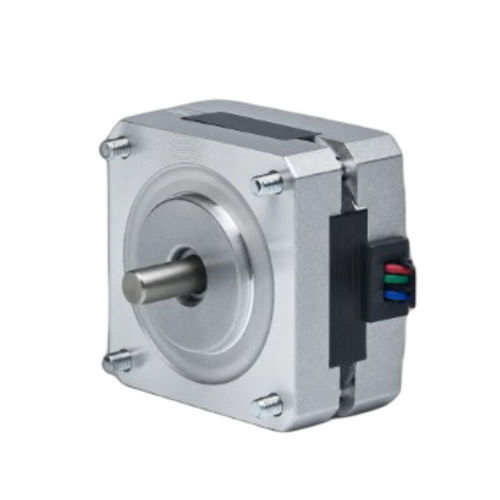

4相ステッピングモーター 39BH34-02-11

ハイブリッド型ステッピング24VNEMA 15

製品概要
39BH34-02-11は、39mm（NEMA 15）フレームの4相ハイブリッドステッピングモーターで、34mmボディにおいて0.147 N·m（1.5 kg·cm）の保持トルクを発揮します。定格電流は0.16 A/相で、コンパクトなモーションコントロール用途に適しています。推奨ドライバ：CW215。

主な特長

• 4相、ステップ角1.8° — 保持トルク0.147 N·m（1.5 kg·cm）
• 定格電流0.16 A/相 — 39mm（NEMA 15）フレーム
• 34mmのコンパクトボディ、軸径5 mm

電気仕様（表）
項目 | 値
ステップ角 | 1.8° ± 5%
保持トルク | 0.147 N·m（1.5 kg·cm）
定格電流 | 0.16 A/相
位相数 | 4
リード数 | 6
軸径 | 5 mm
フレームサイズ | 39 mm（NEMA 15）
ボディ長 | 34 mm
重量 | 0.4 kg
推奨ドライバ | CW215

機械図 / 性能ビジュアル
39BHシリーズの機械図とトルク‑速度曲線が、組み込みと性能評価のために提供されています。

技術仕様

• 型番：39BH34-02-11
• フレーム：39 mm（NEMA 15）
• ボディ長：34 mm
• 位相数：4
• ステップ角：1.8° ± 5%
• 保持トルク：0.147 N·m（1.5 kg·cm）
• 定格電流：0.16 A/相
• リード数：6
• 軸径：5 mm
• 重量：0.4 kg
• 推奨ドライバ：CW215
