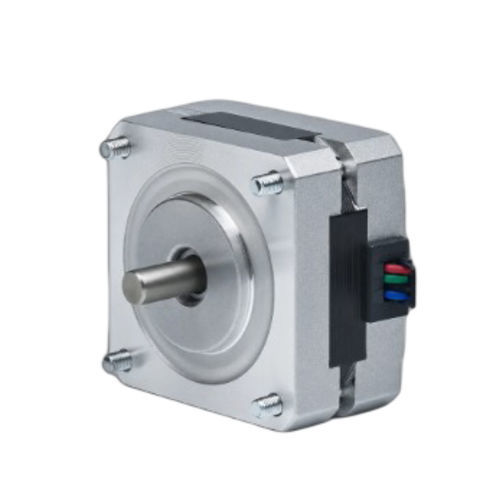

2相ステッピングモーター 39BH47-100A-20-20

ハイブリッド型ステッピングNEMA 15

製品概要 39BH47-100A-20-20は、39 mm（NEMA 15）フレームの2相ハイブリッドステッパーモーターで、47 mmのボディにおいて0.196 N·m（2 kg·cm）の保持トルクを発生します。定格電流は1 A/相。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角1.8° — 保持トルク0.196 N·m（2 kg·cm）
• 定格電流1 A/相 — 39 mm（NEMA 15）フレーム
• ボディ長47 mm — シャフト径5 mm

電気仕様 ステップ角 — 1.8° ± 5%
保持トルク — 0.196 N·m（2 kg·cm）
定格電流 — 1 A/相
相数 — 2
リード数 — 4
シャフト径 — 5 mm
フレームサイズ — 39 mm（NEMA 15）
ボディ長 — 47 mm
重量 — 0.6 kg
推奨ドライバ — CW215

機械特性と性能 39BHシリーズの機械図面およびトルク-速度特性曲線が利用可能で、駆動システムへの組み込みと選定を支援します。

技術仕様

• 型式：39BH47-100A-20-20
• フレームサイズ：39 mm（NEMA 15）
• ボディ長：47 mm
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.196 N·m（2 kg·cm）
• 定格電流：1 A/相
• シャフト径：5 mm
• リード数：4
• 重量：0.6 kg
• 推奨ドライバ：CW215
