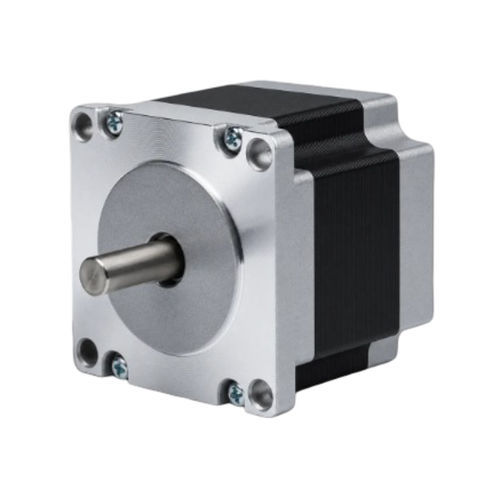

2相ステッピングモーター 57BHH56-280B-21DC

ハイブリッド型ステッピングNEMA 23

製品概要
57BHH56-280B-21DCは、57mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、56mmのコンパクトな本体で保持トルク1.089 N·m（11.1 kg·cm）を発生します。定格電流は2.8 A/相で、産業用オートメーションの高精度位置決めやモーションコントロールに適しています。推奨ドライバ：CW542。

主な特徴

• 2相ハイブリッド構造 — ステップ角1.8°
• 保持トルク 1.089 N·m（11.1 kg·cm）
• 定格電流 2.8 A/相 — 57mm（NEMA 23）フレーム
• 本体長56 mm、軸径6.35 mm

電気仕様（概要）
ステップ角 — 1.8° ± 5%
保持トルク — 1.089 N·m（11.1 kg·cm）
定格電流 — 2.8 A/相
相数 — 2
リード数 — 4
軸径 — 6.35 mm
フレームサイズ — 57 mm（NEMA 23）
本体長 — 56 mm
重量 — 0.65 kg
推奨ドライバ — CW542

機械図面
57BHシリーズ（57 mm / NEMA 23）用の機械図面があり、取り付けやフランジ、寸法の詳細を確認できます。

トルク-速度特性
57BHシリーズのトルク-速度特性図を参照し、速度に対する利用可能トルクを評価して適切なドライバやギアを選定できます。

仕様 / 技術情報

• 型番：57BHH56-280B-21DC
• フレームサイズ：57 mm（NEMA 23）
• 本体長：56 mm
• ステップ角：1.8° ± 5%
• 相数：2
• 定格電流：2.8 A/相
• 保持トルク：1.089 N·m（11.1 kg·cm）
• 軸径：6.35 mm
• リード数：4
• 重量：0.65 kg
• 推奨ドライバ：CW542
