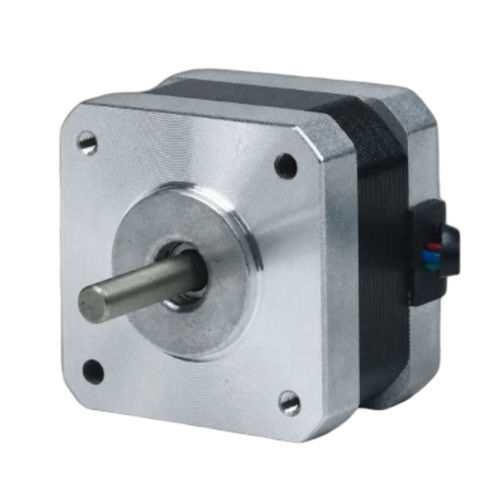

2相ステッピングモーター 42BHH34-160A-24E

ハイブリッド型ステッピングNEMA 17

概要
42BHH34-160A-24Eは、42 mm（NEMA 17）フレームの2相ハイブリッドステッピングモーターで、34 mmのコンパクトなボディで0.284 N·m（2.9 kg·cm）の保持トルクを発生します。定格電流は1.6 A/相。推奨ドライバ：CW422C。

主な特長

• 2相、ステップ角1.8° — 保持トルク0.284 N·m（2.9 kg·cm）
• 定格電流1.6 A/相 — 42 mm（NEMA 17）フレーム
• コンパクトなボディ長34 mm — シャフト径5 mm — リード線数4

主な仕様
型番：42BHH34-160A-24E
シリーズ：42BHH / 42BH Series
フレームサイズ：42 mm（NEMA 17）
ボディ長さ：34 mm
相数：2
ステップ角：1.8° ± 5%
保持トルク：0.284 N·m（2.9 kg·cm）
定格電流：1.6 A/相
リード線数：4
シャフト径：5 mm
重量：0.25 kg
推奨ドライバ：CW422C

電気的仕様
ステップ角：1.8° ± 5%
保持トルク：0.284 N·m（2.9 kg·cm）
定格電流：1.6 A/相
相数：2
リード線数：4
シャフト径：5 mm
フレームサイズ：42 mm（NEMA 17）
ボディ長さ：34 mm
重量：0.25 kg
推奨ドライバ：CW422C

機械特性と性能
42BHシリーズの機械図面とトルク‑速度特性曲線を提供しています。統合時や性能評価時にこれらの資料を使用し、目標回転数と負荷での適合性を確認してください。

仕様

• 型番：42BHH34-160A-24E
• シリーズ：42BHH / 42BH Series
• フレームサイズ：42 mm（NEMA 17）
• ボディ長さ：34 mm
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.284 N·m（2.9 kg·cm）
• 定格電流：1.6 A/相
• リード線数：4
• シャフト径：5 mm
• 重量：0.25 kg
• 推奨ドライバ：CW422C
