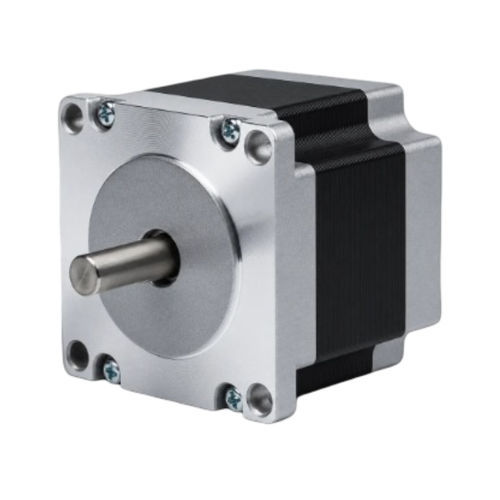

2相ステッピングモーター 57BHM56-070A-28B

ハイブリッド型ステッピングNEMA 23ロボット工学用

概要
57BHM56-070A-28Bは、57mm（NEMA 23）サイズの2相ハイブリッドステッピングモーターで、56mmのボディに1.177 N·m（12 kg·cm）の保持トルクを発生します。定格電流は0.7 A/相、ステップ角は0.9°で、精密な位置決めやモーションコントロール用途に適しています。推奨ドライバ：CW215。

主な特長

• 2相、ステップ角0.9° — 保持トルク12 kg·cm（1.177 N·m）
• 0.7 A/相定格電流 — 57mm（NEMA 23）フレーム
• ボディ長56mm、シャフト径10mm

製品データシート
型番：57BHM56（例示バリアント：57BHM56-070A-28B）

電気仕様
ステップ角：0.9° ± 5%
保持トルク：1.177 N·m（12 kg·cm）
定格電流：0.7 A/相
相数：2
導線数：4
シャフト径：10 mm
フレームサイズ：57 mm（NEMA 23）
ボディ長：56 mm
重量：0.68 kg
推奨ドライバ：CW215

機械図面
57BHシリーズ（57mm / NEMA 23）の機械図面を参照可能

トルク-速度特性
57BHシリーズのトルク-速度特性を参照可能

仕様 / 技術仕様

• 型番：57BHM56（例示バリアント：57BHM56-070A-28B）
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：56 mm
• 相数：2
• ステップ角：0.9°（±5%）
• 保持トルク：1.177 N·m（12 kg·cm）
• 定格電流：0.7 A/相
• 導線数：4
• シャフト径：10 mm
• 重量：0.68 kg
• 推奨ドライバ：CW215
