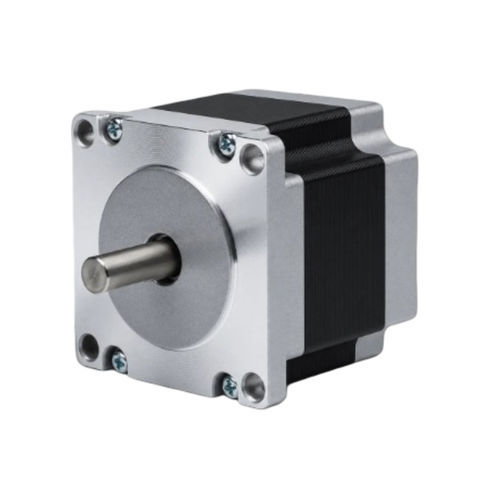

2相ステッピングモーター 57BH51-100A-21-14

ハイブリッド型ステッピングNEMA 23コンパクト

概要
57BH51-100A-21-14は、57 mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、ボディ長51 mmで保持トルク0.677 N·m（6.9 kg·cm）を発生します。定格電流は相当たり1 Aです。推奨ドライバ：CW542。

主な特徴

• 2相、ステップ角1.8° — 保持トルク 6.9 kg·cm（0.677 N·m）
• 定格電流：1 A/相 — 57 mm（NEMA 23）フレーム
• コンパクトなボディ長51 mm、シャフト径6.35 mm、4線式

電気仕様
ステップ角：1.8° ± 5%
保持トルク：0.677 N·m（6.9 kg·cm）
定格電流：1 A/相
相数：2
リード数：4
シャフト径：6.35 mm
フレームサイズ：57 mm（NEMA 23）
ボディ長：51 mm
重量：0.62 kg
推奨ドライバ：CW542

機械図面
57BHシリーズ（57 mm / NEMA 23）の機械図面が利用可能で、取り付け寸法および穴あけパターンを示します。

トルク‑速度特性
57BHシリーズのトルク‑速度特性曲線が利用可能で、定格電流時の速度に対するトルク挙動を示します。

技術仕様

• 型番：57BH51（完全内部コード例：57BH51-100A-21-14）
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.677 N·m（6.9 kg·cm）
• 定格電流：1 A/相
• リード数：4
• シャフト径：6.35 mm
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：51 mm
• 重量：0.62 kg
• 推奨ドライバ：CW542
