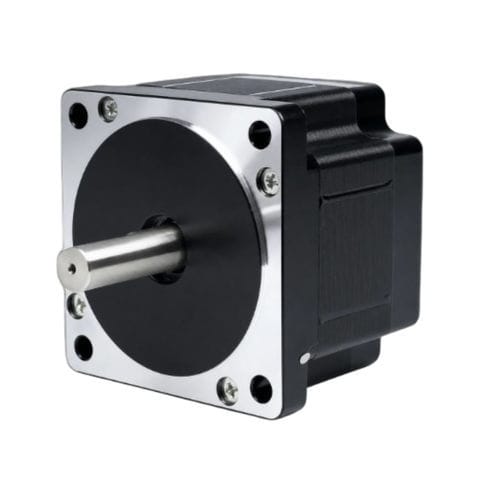

2相ステッピングモーター 86BHM65-180

ハイブリッド型ステッピング48VNEMA 34

製品概要
86BHM65はNEMA 34（86 mm）規格のハイブリッドステッピングモーターで、コンパクトな65 mmボディと高分解能の0.9°ステップ角（400ステップ/回転）を備えています。定格電流1.8 A/相で保持トルク2.20 N·m（22.4 kg·cm）を発生し、精密な位置決めを必要とする産業用途に適しています。

主な特長

• 保持トルク：2.20 N·m（22.4 kg·cm）
• ステップ角：0.9°（400ステップ/回転）で高分解能
• フレーム：86 mm（NEMA 34）、ボディ長：65 mm
• 2相、4線式
• 推奨ドライバ：CWD860H

電気仕様
ステップ角 — 0.9° ±5%
保持トルク — 2.20 N·m（22.4 kg·cm）
定格電流 — 1.8 A/相
相数 — 2
リード数 — 4
シャフト径 — 8 mm
フレームサイズ — 86 mm（NEMA 34）
ボディ長 — 65 mm
重量 — 1.95 kg
推奨ドライバ — CWD860H

機械および性能
86BHシリーズ（86 mm / NEMA 34）の機械図面が利用可能です。関連する86シリーズのトルク-速度特性曲線を提供しています。バリアント固有の性能はデータシートを参照してください。

特性／仕様

• モデル：86BHM65
• フレームサイズ：86 mm（NEMA 34）
• ボディ長：65 mm
• ステップ角：0.9°（400ステップ/回転）
• 保持トルク：2.20 N·m（22.4 kg·cm）
• 定格電流：1.8 A/相
• 相数：2
• リード数：4
• シャフト径：8 mm
• 重量：1.95 kg
• 推奨ドライバ：CWD860H
• 典型用途：CNCルーター、レーザーカッター、彫刻機などの精密位置決めシステム
