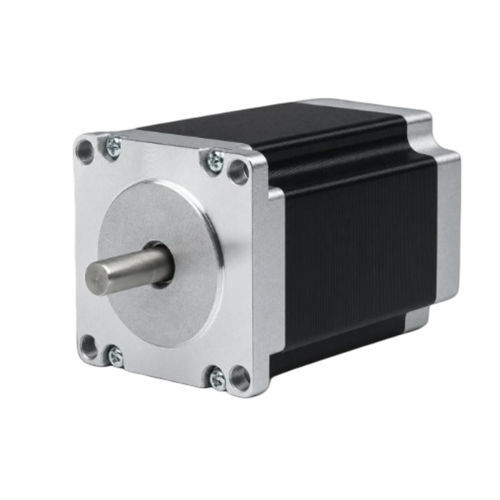

4相ステッピングモーター 57BHM82-300-32E

ハイブリッド型ステッピングNEMA 23ロボット工学用

概要
57BHM82-300-32Eは57 mm（NEMA 23）フレーム、ボディ長82 mmの4相ハイブリッドステッピングモーターで、保持トルク1.648 N·m（16.8 kg·cm）を発生します。定格電流は相当たり3 A、歩角は0.9°で、産業用オートメーション、CNC、ロボティクスなどの精密位置決め用途に適しています。推奨ドライバ：CW542。

主な特長

• 4相、歩角0.9° — 保持トルク 1.648 N·m（16.8 kg·cm）
• 定格電流：3 A/相 — フレーム 57 mm（NEMA 23）
• ボディ長 82 mm、シャフト径 8 mm、6本リード

電気仕様

• 型式：57BHM82-300-32E
• 歩角：0.9° ± 5%
• 保持トルク：1.648 N·m（16.8 kg·cm）
• 定格電流：3 A/相
• 相数：4
• リード本数：6
• シャフト径：8 mm
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：82 mm
• 重量：1.2 kg
• 推奨ドライバ：CW542

機械特性と性能

• ボディ長：82 mm
• シャフト径：8 mm
• フレーム：57 mm（NEMA 23）
• 57BHシリーズのトルク-速度特性曲線あり

技術仕様

• 型番：57BHM82-300-32E
• 相数：4
• 歩角：0.9° ± 5%
• 保持トルク：1.648 N·m
• 定格電流：3 A/相
• リード本数：6
• シャフト径：8 mm
• 重量：1.2 kg
