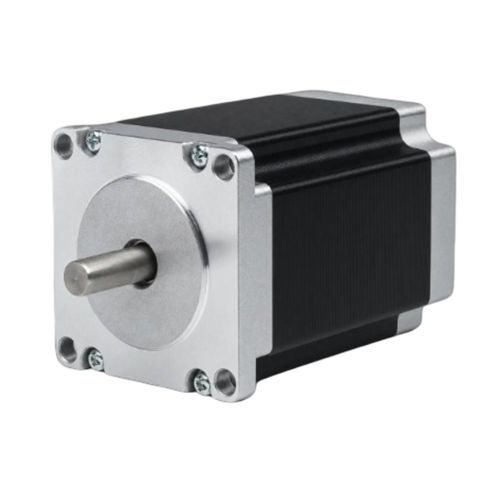

4相ステッピングモーター 57BHH82-400A-21BG

ハイブリッド型ステッピングNEMA 23産業用

製品概要
57BHH82-400A-21BGは、57mm（NEMA 23）フレームの4相ハイブリッドステッピングモーターで、82mmのボディで2.158 N·m（22 kg·cm）の保持トルクを発生します。定格電流は4 A/相で、精密な産業用モーションコントロールに適した安定した動作を提供します。推奨ドライバ：CWD556。

主な特長

• 4相 1.8° — 22 kg·cm 保持トルク
• 4 A/相 — 57mm（NEMA 23）フレーム
• ボディ長 82mm、シャフト径 8mm

電気仕様
ステップ角 — 1.8° ± 5%
保持トルク — 2.158 N·m（22 kg·cm）
定格電流 — 4 A/相
相数 — 4
リード数 — 8
シャフト径 — 8mm
フレームサイズ — 57mm（NEMA 23）
ボディ長 — 82mm
重量 — 1.42 kg
推奨ドライバ — CWD556

機械・性能
機械図面およびトルク-速度曲線は57BH/57BHHシリーズ用に提供されています（ボディおよびシャフトの寸法：ボディ長82mm、シャフト8mm）。

技術仕様

• 型番：57BHH82-400A-21BG
• シリーズ：57BHH / 57BH（57mm / NEMA 23）
• ステップ角：1.8° ± 5%
• 保持トルク：2.158 N·m（22 kg·cm）
• 定格電流：4 A/相
• 相数：4
• リード数：8
• シャフト径：8 mm
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：82 mm
• 重量：1.42 kg
• 推奨ドライバ：CWD556
