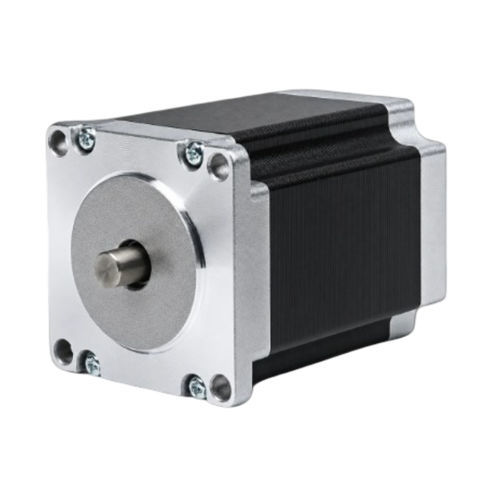

3相モーター 57BHP79-500A-29

ハイブリッド型ステッピングNEMA 23精密

製品概要
57BHP79-500A-29 は、57 mm（NEMA 23）フレームの3相ハイブリッドステッパーモーターで、79 mm ボディにおいて 1.422 N·m（14.5 kg·cm）の保持トルクを発生します。定格電流はフェーズあたり 5 A。コンパクトな設計で精密な位置決め用途に適しています。推奨ドライバ：CW542。

主な特長

• 3相、ステップ角 1.2° — 保持トルク 1.422 N·m（14.5 kg·cm）
• 定格電流 5 A/相 — 57 mm（NEMA 23）フレーム
• ボディ長 79 mm、軸径 8 mm

電気仕様
ステップ角：1.2° ± 5%
保持トルク：1.422 N·m（14.5 kg·cm）
定格電流：5 A/相
相数：3
リード数：3
軸径：8 mm
フレームサイズ：57 mm（NEMA 23）
ボディ長：79 mm
重量：1.2 kg
推奨ドライバ：CW542

機械図 / グラフ
取り付け寸法や軸の詳細を示した 57BH シリーズの機械図あり。速度に対する性能を示すトルク‑速度曲線も用意されています。

型番 / 技術仕様

• 型番：57BHP79-500A-29（製品表記）
• 相数：3
• ステップ角：1.2° ± 5%
• 保持トルク：1.422 N·m（14.5 kg·cm）
• 定格電流（相当たり）：5 A
• リード数：3
• 軸径：8 mm
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：79 mm
• 重量：1.2 kg
• 推奨ドライバ：CW542
