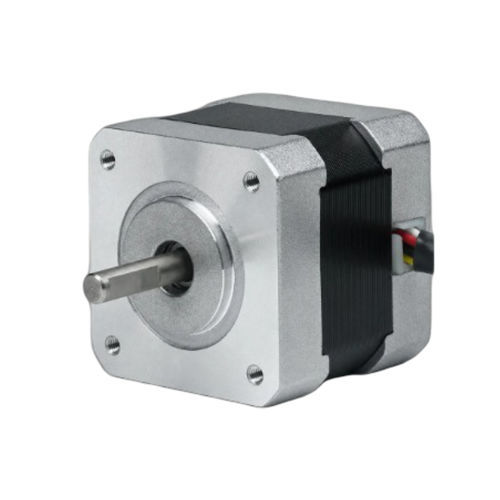

三相モーター 42BHP37W-060-24

ハイブリッド型ステッピングコンパクトNEMA 17

概要
42BHP37W-060-24は、42mm (NEMA 17) の3相ハイブリッドステッピングモーターで、37 mmのコンパクトなボディで0.255 N·m（2.6 kg·cm）の保持トルクを発揮します。定格電流は0.6 A/相で、産業用の高精度なモーションコントロールに適しています。推奨ドライバー：CW215。

主な特長

• ステップ角：1.2° ± 5%
• 保持トルク：0.255 N·m（2.6 kg·cm）
• 定格電流：0.6 A/相
• フレームサイズ：42 mm (NEMA 17)
• ボディ長：37 mm — 軸径：5 mm
• 3相、3線
• 推奨ドライバー：CW215

電気的仕様（抜粋）

• ステップ角：1.2° ± 5%
• 保持トルク：0.255 N·m（2.6 kg·cm）
• 定格電流：0.6 A/相
• 相数：3
• リード数：3
• 軸径：5 mm
• フレームサイズ：42 mm (NEMA 17)
• ボディ長：37 mm
• 重量：0.3 kg
• 推奨ドライバー：CW215

機械特性と性能
取り付けや性能評価の参考として、42BHシリーズの機械図面およびトルク・速度曲線を提供しています。動的負荷条件での選定時はトルク曲線を確認してください。

用途

• 産業用オートメーションおよび搬送システム
• ロボットおよびピック＆プレース機器
• CNCおよび位置決めステージ
• 精密機器および実験室の自動化

取り付けと互換性

• NEMA 17の取付パターン — 42 mmフレーム
• 軸径5 mm — 直接結合やプーリーに適合
• ドライバー互換性：CW215推奨。1.2°、0.6 A/相に合わせて設定を確認
