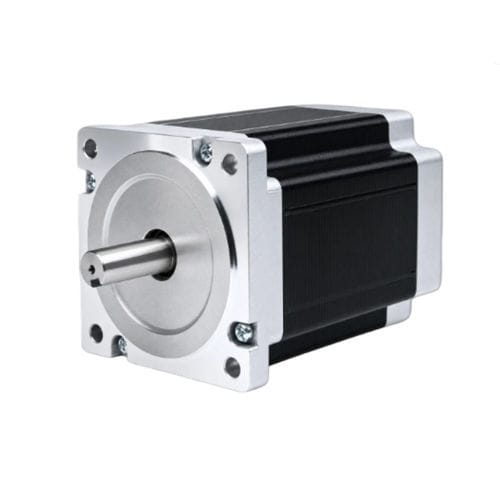

2相ステッピングモーター 86BHH114-500A-32E

ハイブリッド型ステッピング48VNEMA 34

製品概要
86BHH114は86 mm（NEMA 34）フレーム、ボディ長114 mmのハイブリッドステッパーモーターで、5.0 A/相で保持トルク6.67 N·m（68 kg·cm）を発生します。86BHシリーズのトルク‑速度特性の基準モデルであり、トルクとコンパクトな長さのバランスに優れ、産業用モーション用途に適しています。

主な特徴

• 保持トルク：6.67 N·m（68 kg·cm）
• 86BHのトルク‑速度特性の基準モーター
• フレーム：86 mm（NEMA 34）、ボディ長：114 mm
• シャフト径：12.7 mm
• 推奨ドライバ：CWD860H

要約属性
フレームサイズ：86 mm（NEMA 34）
ステップ角：1.8°
保持トルク：6.67 N·m
定格電流：5.0 A/相
相数：2
リード線数：4

電気仕様（表）
ステップ角：1.8° ± 5%
保持トルク：6.67 N·m（68 kg·cm）
定格電流：5.0 A/相
相数：2
リード線数：4
シャフト径：12.7 mm
フレームサイズ：86 mm（NEMA 34）
ボディ長：114 mm
重量：3.5 kg
推奨ドライバ：CWD860H

機械図面
86BHシリーズ（86 mm / NEMA 34）の機械図面が利用可能で、取り付け寸法およびコネクタ位置が示されています。産業機器への組み込みに対応します。

トルク‑速度特性
推奨ドライバ（CWD860H）を用いたDC48 V条件での86BHH114のトルク‑速度特性が提供されています。CNC、プラズマテーブル、オートメーション機器での選定にご活用ください。

技術仕様

• 型番：86BHH114
• フレームサイズ：86 mm（NEMA 34）
• ボディ長：114 mm
• ステップ角：1.8°（±5%）
• 保持トルク：6.67 N·m（68 kg·cm）
• 定格電流：5.0 A/相
• 相数：2
• リード線数：4
• シャフト径：12.7 mm
• 重量：3.5 kg
• 推奨ドライバ：CWD860H
