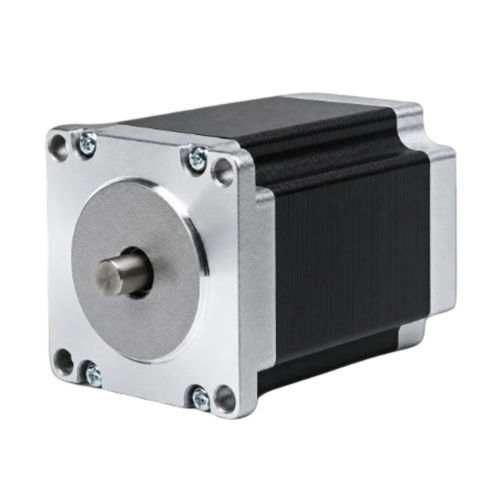

2相ステッピングモーター 57BHH76-300C-21G

ハイブリッド型ステッピングNEMA 23ロボット工学用

概要
57BHH76-300C-21Gは、57 mm（NEMA 23）フレームの2相ハイブリッドステッピングモーターで、76 mmの本体に1.825 N·m（18.6 kg·cm）の保持トルクを発生します。定格電流は3 A/相で、CNC、ロボット、組み立て自動化などの精密モーションコントロール用途に適しています。推奨ドライバ：CW542。

主な特徴

• 2相、ステップ角 1.8° — 保持トルク 1.825 N·m（18.6 kg·cm）
• 定格電流：3 A/相 — フレーム 57 mm（NEMA 23）
• 本体長さ 76 mm、シャフト径 6.35 mm、4線接続

電気仕様
ステップ角：1.8° ±5%
保持トルク：1.825 N·m（18.6 kg·cm）
定格電流：3 A/相
相数：2
リード数：4
シャフト径：6.35 mm
フレームサイズ：57 mm（NEMA 23）
本体長さ：76 mm
重量：1.1 kg
推奨ドライバ：CW542

機械および性能情報
シリーズ57BHの機械図面およびトルク‑速度特性図が利用可能です。設計統合を支援するため、CADファイルと取り付け寸法は要求に応じて提供できます。

技術仕様

• モデル（シリーズ）：57BHH76-300C-21G
• フレームサイズ：57 mm（NEMA 23）
• 本体長さ：76 mm
• ステップ角：1.8° ±5%
• 相数：2
• 定格電流：3 A/相
• 保持トルク：1.825 N·m（18.6 kg·cm）
• リード数：4
• シャフト径：6.35 mm
• 重量：1.1 kg
• 推奨ドライバ：CW542
