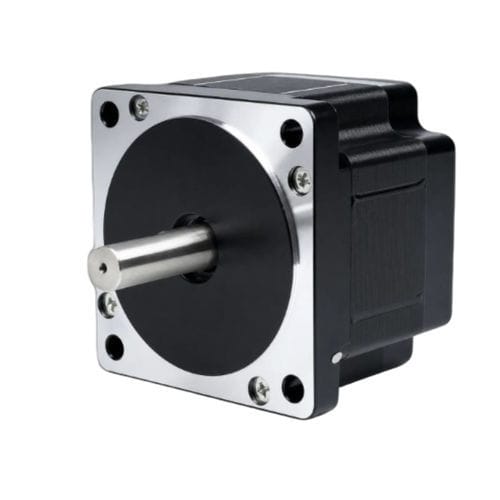

2相ステッピングモーター 86BHH60-300A-37D

ハイブリッド型ステッピングNEMA 34

製品概要
86BHH60は、ボディ長60mmのコンパクトなNEMA 34ハイブリッドステッピングモーターで、3.0 Aで保持トルク2.94 N·m（30 kg·cm）を発生します。短いボディと軸径14mmにより、スペースの限られたCNC装置、レーザー機器、ピックアンドプレース機器に適しています。

主な特長

• 保持トルク：2.94 N·m（30 kg·cm）
• コンパクトなボディ長60mm
• 86mm（NEMA 34）フレーム
• 軸径：14mm
• 推奨ドライバ：CWD860H

電気仕様（表）
ステップ角：1.8° ±5%
保持トルク：2.94 N·m（30 kg·cm）
定格電流：3.0 A/相
相数：2
導線数：4
軸径：14mm
フレームサイズ：86mm（NEMA 34）
ボディ長：60mm
重量：1.7 kg
推奨ドライバ：CWD860H

機械図
機械図 – 86BHシリーズ（86mm（NEMA 34））（製品ページに図示）

トルク-速度曲線
トルク-速度曲線（シリーズの参照チャート；動作点については仕様とグラフを参照）

製品データシート
データシート参照：86BHH60-300A-37D

技術仕様 / 仕様明細

• 型式：86BHH60
• フレームサイズ：86mm（NEMA 34）
• ボディ長：60mm
• ステップ角：1.8°（±5%）
• 保持トルク：2.94 N·m（30 kg·cm）
• 定格電流：3.0 A/相
• 相数：2
• 導線数：4
• 軸径：14mm
• 重量：1.7 kg
• 推奨ドライバ：CWD860H
