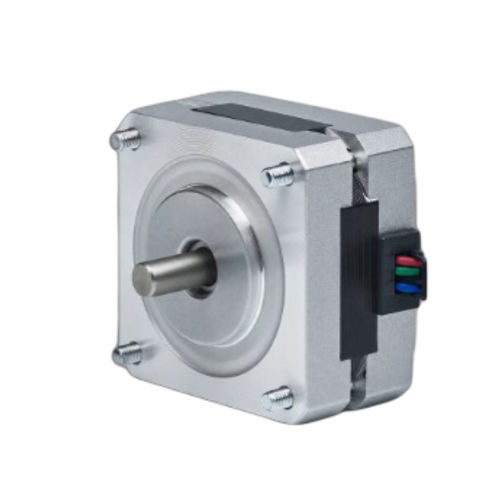

2相ステッピングモーター 39BH20W-040B-24

ハイブリッド型ステッピングコンパクト小型

製品概要
39BH20W-040B-24は、39mm（NEMA 15）フレームの2相ハイブリッドステッピングモーターで、ボディ長20mmにおいて保持トルク0.064 N·m（0.65 kg·cm）を発生します。定格電流は0.4 A/相で、狭い設置スペースでの精密な位置決め用途に適しています。推奨ドライバ：CW215。

主な特徴

• 2相、ステップ角1.8° — 保持トルク0.65 kg·cm（0.0638 N·m）
• 定格電流0.4 A/相 — フレーム39 mm（NEMA 15）
• ボディ長20 mm、軸径5 mmで狭小空間への組込みに適合

主な仕様

• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.0638 N·m
• 電流/相：0.4 A
• 軸径：5 mm
• リード数：4

電気仕様（表）
ステップ角：1.8° ± 5%
保持トルク：0.064 N·m（0.65 kg·cm）
定格電流：0.4 A/相
相数：2
リード数：4
軸径：5 mm
フレームサイズ：39 mm（NEMA 15）
ボディ長：20 mm
重量：0.23 kg
推奨ドライバ：CW215

機械特性と性能
39BHシリーズ（39 mm / NEMA 15）の機械図面およびトルク‑速度特性曲線を提供し、取り付け、統合、性能評価を支援します。

仕様・技術データ

• 型式 / シリーズ：39BH20（例：39BH20W-040B-24）
• フレームサイズ：39 mm（NEMA 15）
• ボディ長：20 mm
• 相数：2
• ステップ角：1.8° ± 5%
• 保持トルク：0.0638 N·m（0.064 N·m、0.65 kg·cm）
• 定格電流：0.4 A/相
• リード数：4
• 軸径：5 mm
• 重量：0.23 kg
• 推奨ドライバ：CW215
