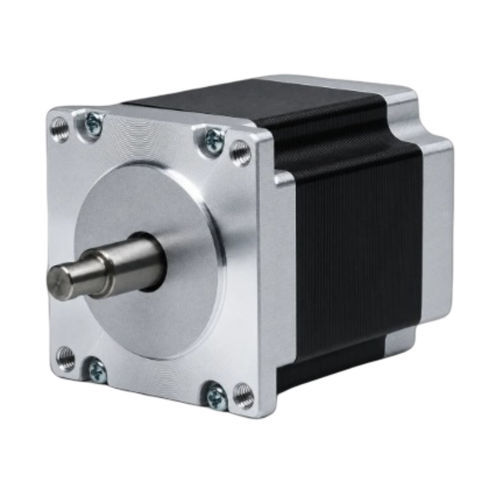

2相ステッピングモーター 57BHM65-150A-21A

ハイブリッド型ステッピング24VNEMA 23

製品説明
57BHM65-150A-21Aは、57 mm（NEMA 23）フレームの2相ハイブリッドステッパーモーターで、65 mmのボディで0.883 N·m（9 kg·cm）の保持トルクを発生します。定格電流は位相あたり1.5 Aで、自動化およびモーションコントロール用途の高精度なオープンループ位置決めに適しています。推奨ドライバ：CW542。

主な特徴

• 2相、ステップ角0.9° — 保持トルク0.883 N·m（9 kg·cm）
• 定格電流1.5 A/相 — 57 mm（NEMA 23）フレーム
• 8 mmシャフトを備えた65 mmのコンパクトボディ

概要
相数：2
ステップ角：0.9°
保持トルク：0.883 N·m
電流/相：1.5 A
シャフト径：8 mm
リード線数：4

電気仕様
ステップ角：0.9° ±5%
保持トルク：0.883 N·m（9 kg·cm）
定格電流：1.5 A/相
相数：2
リード線数：4
シャフト径：8 mm
フレームサイズ：57 mm（NEMA 23）
ボディ長：65 mm
重量：0.72 kg
推奨ドライバ：CW542

機械特性・性能
ボディ長：65 mm（57BHシリーズの機械図面あり）
シャフト径：8 mm
重量：0.72 kg
トルク-速度特性：57BHシリーズのトルク-速度曲線あり

技術仕様

• モデル群：57BH / 57BHM65
• フレームサイズ：57 mm（NEMA 23）
• ボディ長：65 mm
• ステップ角：0.9°（±5%）
• 相数：2
• 定格電流：1.5 A/相
• 保持トルク：0.883 N·m（9 kg·cm）
• シャフト径：8 mm
• リード線数：4
• 重量：0.72 kg
• 推奨ドライバ：CW542
