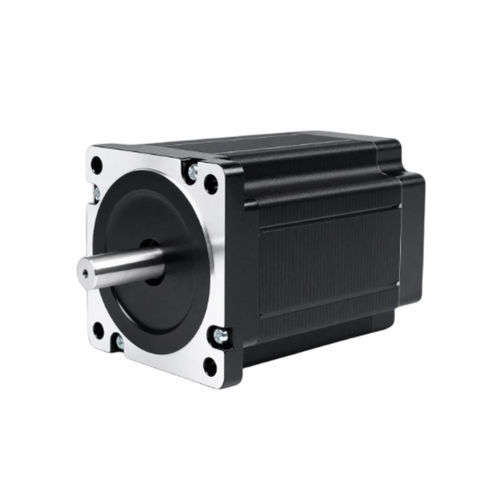

2相ステッピングモーター 86BH128-300A-55D

ハイブリッド型ステッピングNEMA 34産業用

製品概要
86BH128は86mm（NEMA 34）フレーム、ボディ長128mmのハイブリッドステッパーモーターで、3.0 A/相時に4.90 N·m（50 kg·cm）の保持トルクを発揮します。ボディを延長することで高トルクを実現しつつ電流は抑えられており、産業用の大型CNCルーター、プラズマテーブル、大型彫刻機に適しています。

主な特徴

• 保持トルク：4.90 N·m（50 kg·cm）
• フレーム：86 mm（NEMA 34）、ボディ長128 mm
• 2相、4線式
• シャフト直径：12 mm
• 推奨ドライバー：CWD860H

電気仕様
ステップ角：1.8° ±5%
定格電流：3.0 A/相
保持トルク：4.90 N·m（50 kg·cm）
相数：2
線数：4
シャフト直径：12 mm
フレームサイズ：86 mm（NEMA 34）
ボディ長：128 mm
重量：3.6 kg
推奨ドライバー：CWD860H

機械特性と性能
86BHシリーズの機械図面が利用可能です。トルク-速度曲線やバリアント別の性能データは、システム統合や選定のために要求に応じて提供できます。

技術仕様

• 型番：86BH128
• フレームサイズ：86 mm（NEMA 34）
• ボディ長：128 mm
• ステップ角：1.8° ±5%
• 保持トルク：4.90 N·m（50 kg·cm）
• 定格電流：3.0 A/相
• 相数：2
• 線数：4
• シャフト直径：12 mm
• 重量：3.6 kg
• 推奨ドライバー：CWD860H
