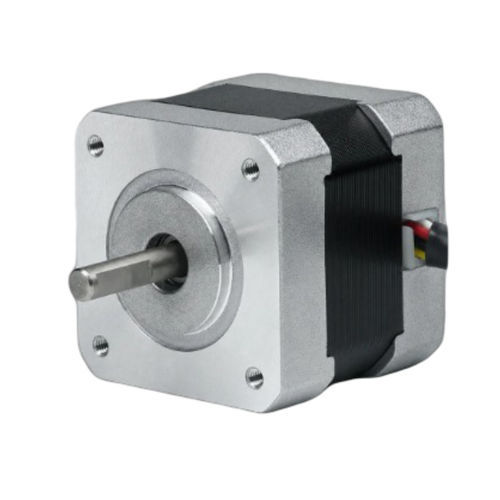

2相ステッピングモーター 42BHM29-050C-24

ハイブリッド型ステッピングNEMA 17

製品概要
42BHM29-050C-24は、42mm（NEMA 17）サイズの2相ハイブリッドステッピングモーターで、ボディ長29mmで保持トルク0.167 N·m（1.7 kg·cm）を発生します。定格電流は0.5 A/相で、コンパクトな精密モーション制御用途に適しています。推奨ドライバー：CW215。

主な特徴

• 2相、ステップ角0.9° — 保持トルク0.167 N·m（1.7 kg·cm）
• 定格電流0.5 A/相 — 42mm（NEMA 17）フレーム
• ボディ長29mm、シャフトφ5mm — 4線式

電気仕様
ステップ角：0.9° ± 5%
保持トルク：0.167 N·m（1.7 kg·cm）
定格電流：0.5 A/相
相数：2
リード数：4
シャフト径：5 mm
フレームサイズ：42 mm（NEMA 17）
ボディ長：29 mm
重量：0.24 kg
推奨ドライバー：CW215

機械図面
42BHシリーズ（42mm NEMA 17）の機械図面が利用可能で、取付け寸法、シャフト長さおよび取り付けに関する機械的詳細を示します。

トルク-速度特性
42BHシリーズのトルク-速度特性図が利用可能で、速度に対するトルクの特性を確認できます。

技術仕様

• ステップ角：0.9° ± 5%
• 保持トルク：0.167 N·m（1.7 kg·cm）
• 定格電流：0.5 A/相
• 相数：2
• リード数：4
• シャフト径：5 mm
• フレームサイズ：42 mm（NEMA 17）
• ボディ長：29 mm
• 重量：0.24 kg
• 推奨ドライバー：CW215
