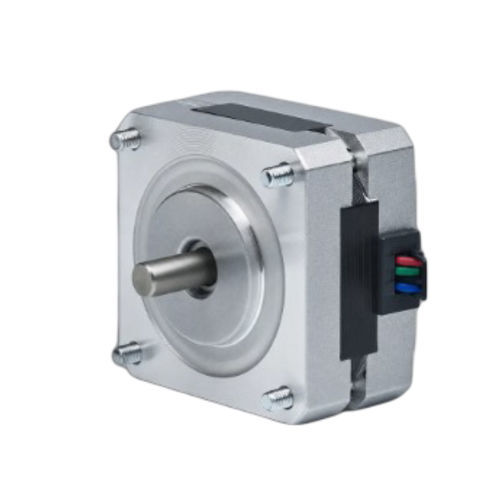

4相ステッピングモーター 39BH25-048A-24

ハイブリッド型ステッピングNEMA 15

製品概要
39BH25-048A-24は、39mm（NEMA 15）サイズの4相ハイブリッドステッパーモーターで、コンパクトな機構で精密な位置決め制御を行う用途に適しています。ボディ長25mmで保持トルク0.098 N·m（1 kg·cm）、定格電流は各相0.48 Aです。推奨ドライバ：CW215。

主な特長

• 4相構成、ステップ角1.8°
• 保持トルク：0.098 N·m（1 kg·cm）
• フレーム：39 mm（NEMA 15）— ボディ長：25 mm — シャフト径：5 mm
• 定格電流：0.48 A/相 — リード数：4

電気仕様（要約）
ステップ角：1.8° ± 5%
保持トルク：0.098 N·m（1 kg·cm）
定格電流：0.48 A/相
相数：4
リード数：4
シャフト径：5 mm
フレームサイズ：39 mm（NEMA 15）
ボディ長：25 mm
重量：0.3 kg
推奨ドライバ：CW215

図面と性能
39BHシリーズ（39 mm / NEMA 15）の機械図面が利用可能です。
39BHシリーズのトルク–速度曲線（回転速度に対するトルクを示す性能グラフ）が利用可能です。

製品データシート
識別子：39BH25-048A-24

技術仕様

• シリーズ / 型番：39BH25
• フレームサイズ：39 mm（NEMA 15）
• ボディ長：25 mm
• 相数：4
• ステップ角：1.8° ± 5%
• 保持トルク：0.0981 N·m（1 kg·cm）
• 定格電流：0.48 A/相
• リード数：4
• シャフト径：5 mm
• 重量：0.3 kg
• 推奨ドライバ：CW215
